使用选定的图像、块、外部参照或区域覆盖对象对区域进行图案填充。
SUPERHATCH 显示 SuperHatch 对话框。
对话框选项
| 图像 | 打开“附着图像”对话框，用于指定 Superhatch 图案的图像。 |
| 块 | 打开一个对话框，用于指定 Superhatch 图案的块。 |
| 外部参照附着 | 打开“外部参照文件名称”对话框，用于指定 Superhatch 图案的外部参照文件。 |
| 区域覆盖 | 将区域覆盖对象用于 Superhatch 图案。 |
| 选择现有 | 为 Superhatch 图案选择现有图像、块、外部参照或区域覆盖对象。 |
| 曲线误差限差 | 为近似曲线 Superhatch 边界的矢量指定误差限差。 |
可以使用“块”选项即时创建填充图案；也可以使用已创建的带有不同图层、颜色和线型的块来创建填充图案，这些图案对具有不同线宽的图层状态和打印做出反应。可以使用曲面上的图案填充图像来获得渲染效果。使用三维块作为填充图案以将重复项（如砖、屋顶瓦或栏填充）放置到三维图形中。
提示
对于图像：
插入点 <0,0>: 指定插入点
基本图像尺寸: 宽度: 1.00，高度: 0.24 <无单位>
比例因子 <1>: 指定比例因子
对于块和外部参照：
插入点: 指定插入点
X 比例因子 <1> /角点(C)/XYZ(XYZ): 指定 X 比例因子
Y 比例因子(默认值=X): 指定 Y 比例因子
旋转角度 <0>: 指定旋转角度
指定围绕块的窗口以定义列和行的平铺距离。
指定块[范围]第一个角点 <洋红色矩形>: 指定平铺（镶嵌）边框，然后按 Enter 键
指定选项[高级选项] <内部点>: 为图案填充边界指定内部点，或为高级选项输入 A，然后按 Enter 键
对于图像和区域覆盖对象：
使用 TFRAMES 打开和关闭对象边框。
曲线的误差限差：
通过使用一系列短直线段穿越圆弧段，SUPERHATCH 使填充至曲线边界成为可能。通过使您能够指定任何给定线段的中点和圆弧之间的最大距离，SUPERHATCH 可以使您控制穿越圆弧段所用的精度。（请参见以上“对话框选项”中所描述的“曲线误差限差”选项）。
圆弧分辨率的最大误差距离：
输入较大的误差值会导致较少的线段和更快的性能，但是圆弧会显得不够平滑。相反，输入较小的值会导致沿圆弧平滑填充，但会在图形的重生成期间加重处理负担。
样例
在此样例中，块用于创建 Superhatch 图案。

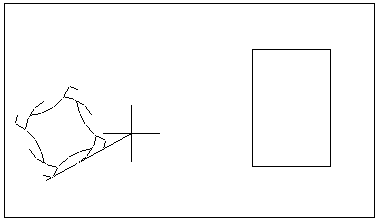

插入块：

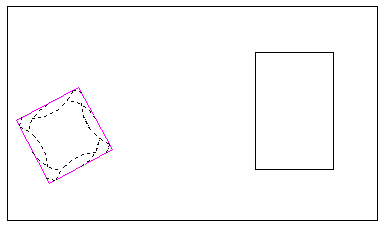

指定环绕块的边框：

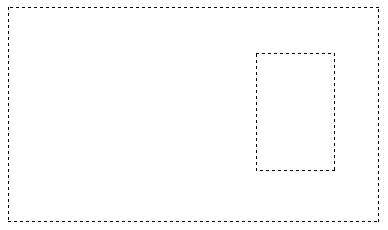

指定边界：

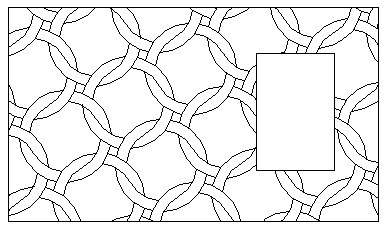

完成 Superhatch：
修改 Superhatch
使用未命名编组使 Superhatch 对象粘合在一起。因此，它们不具有关联性。如果要修改单个对象（该对象是 Superhatch 的一部分），可以使用 GROUP 命令来关闭编组选择，如下所示：

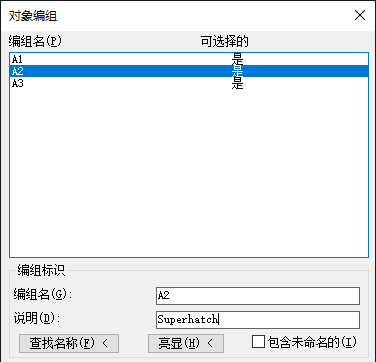

1) 启动编组命令。
命令：group
2) 确保已选中“包括未命名编组”复选框。
3) 选择编组。请注意，“Superhatch”将显示在由 SUPERHATCH 创建的编组的说明字段中。
4) 单击“可选”。
5) 选择“确定”。
现在，可以单独修改单个对象。
文件
sprhatch.lsp
