通过“图形管理”功能，可是使有关建筑系统设计和文档编制的过程实现正规化。该功能可以自动管理、查看和构造建筑系统，确保项目的各个方面保持一致。整个设计团队将因此拥有一个集中化项目环境，可以获得最新的文档。
“图形管理”功能的基础是通过对标准 AutoCAD 外部参照功能进行增强得到的一项先进的参照图形（外部参照）功能。使用该功能，可以在构件中参照项目元素，在视图中参照构件，在打印图纸中参照视图。强大的链接功能确保可以将源文件分发到单台计算机或单个网络上的许多不同位置，并且使其他处理同一个项目的用户能够同时进行访问。

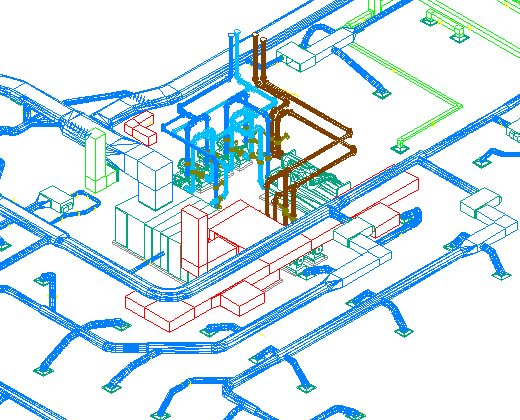

机械室的三维详图
“图形管理”功能包含两个主要构件：
项目浏览器
项目浏览器可以创建项目并指定高级项目信息和设置，例如项目编号、项目名称、联系人信息，以及要使用的图形样板、工具选项板和项目特定的构件浏览器库的文件位置。

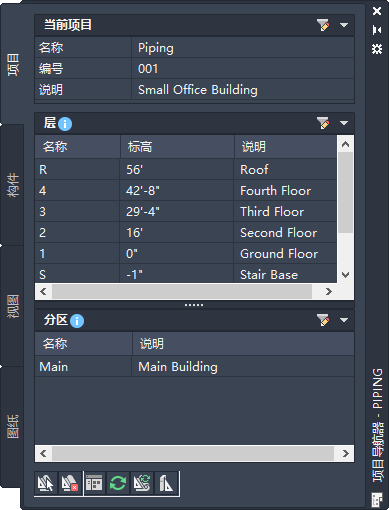

项目导航器
项目导航器可以集中执行项目特定的任务，例如定义建筑标高和分割（翼部）、创建项目图形以及创建打印图纸。
图形必须是要与项目标准同步的项目的组成部分。使用“图形管理”功能可以确保正确地遵循项目标准。用户不能将项目标准应用于独立的图形。用户可以将标准样式和显示设置复制到独立的图形中，但是，当标准发生变化时，不会对它们进行同步。
