使用 Autodesk Civil 3D，您可以将道路模型中的众多项目作为目标，例如在场地放坡中作为关键组件使用的要素线。这意味着您可以将道路模型和场地放坡模型集成，并使它们相互影响。有了多个目标，用户可以连接至场地放坡的不同部分，而无需花费时间创建复杂的路线和纵断面。
图 31 中所示的设计包括道路、要素线和放坡的组合。这些不同的组件实际上是使用之前讨论的定位目标方法联系在一起的。在此示例中，如果调整了该道路的纵断面，则不仅该道路设计会调整，还会保持它与邻近的场地放坡之间的关系。

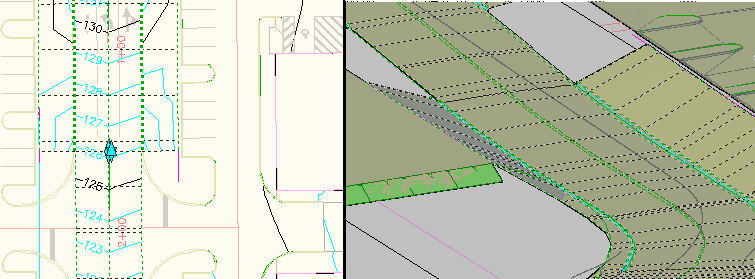

图 31：二维和三维视图中的道路设计
道路特性
使用“道路特性”对话框，您可以将测量地物和多段线以及路线和纵断面作为目标。若要查看道路特性，请选择一条道路，单击鼠标右键，并选择“道路特性”。将显示“道路特性”对话框，如图 32 中所示。
图 32：道路特性提供定位选项

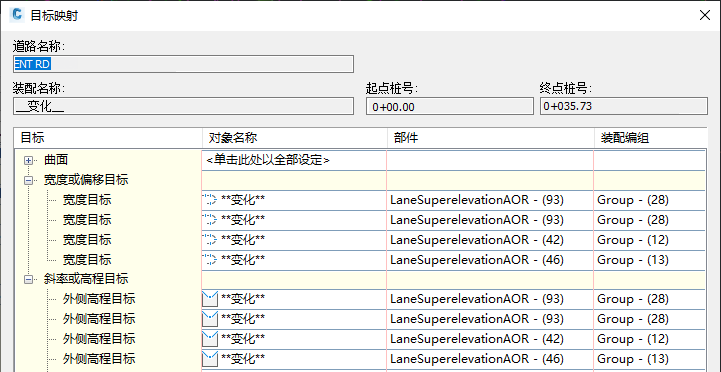

对于此示例，我们针对区域 (1) 单击“目标”按钮。将显示“目标映射”对话框，如图 33 中所示。请注意作为目标参照的对象。
图 33：目标参照要素线
您可以根据需要为任一指定的目标点添加任意数量的目标，并且 Autodesk Civil 3D 将连接至遇到的第一个目标。在这种情况下，目标设置为名为“Site2 Perimeter”的要素线。该要素线控制从路缘后面连接的点的水平和垂直位置。
