在这篇“您尝试过吗”文章中，我们将了解 Civil 3D 中的 Grading Optimization 扩展程序，以及如何使用它根据指定的设计规范来评估土地开发解决方案。

在每篇名为“您尝试过吗”的文章中，我们都会概述 Civil 3D 中的一个有用的功能或工作流。我们会了解一下新功能以及已经推出一段时间的功能，并发现哪些功能可以改善您的 Civil 3D 体验，同时又能提高您及团队的工作效率。

是否有您要了解的功能？请在页面底部提供您的反馈，并在注释部分告知我们。

它是什么？

Grading Optimization for Civil 3D 有助于根据既定的设计规范来对土地区域进行放坡。应用程序使用优化算法建立曲面平滑度，同时遵守用户建立的约束，如放坡和排水元素。

可视化工具可让您实时查看优化过程。使用曲面的多个可视化主题（冲突、挖方填方或高程），或通过观察收敛图的趋势，您可以停止和更改设计，或让设计运行，直至找到所需的放坡解决方案。如果不可能找到解决方案，系统会根据您的约束要求提供最优逼近方案。

为什么要使用它？

对于土木设计师来说，点放坡可能是一个耗时且细致的过程。为了评估单个放坡解决方案，您可能要花费一两天的时间来创建放坡模型、编辑，然后最终确定放坡模型。

Grading Optimization for Civil 3D 可让您节省时间和精力，在 Civil 3D 图形中标识放坡对象（建筑地坪、池塘、分带、路缘），然后运行由一组参数和约束定义的放坡分析。当 Grading Optimization 根据放坡限制、排水要求等建立解决方案时，您可以实时查看。

除了使用 Grading Optimization 节省时间之外，您还可以在放坡过程中尽早发现难题、最大限度地减少材料浪费并优化土方体积，从而降低成本。

在哪里可以找到 Grading Optimization 扩展程序？

Grading Optimization 适用于可访问以下一项或多项内容的客户：

• Autodesk AEC 软件集。
• 具有 Token Flex 许可模式的企业业务协议 (EBA)。对于 EBA 客户，请与公司的客户团队联系，以将 Grading Optimization 添加到产品列表中。
• 作为 Flex 产品的一部分，偶尔通过代币使用。

Grading Optimization 需要单独安装，并且安装在单独的目录中：C:\Program Files\Autodesk\Grading Optimization (YEAR)。

安装后，可以在“分析”选项卡下的“Grading Optimization”选项卡中找到 Grading Optimization。

界面指南

下图显示了 Grading Optimization 界面的主要元素。界面的外观可能会略有不同，具体取决于您是从哪个软件使用 Grading Optimization 工具。

放坡对象工具选项板 - Civil 3D 中的此工具选项板可让您将图形元素标记为放坡对象以进行优化。列出的每个对象都包含默认约束数据。您可以在任何对象工具上单击鼠标右键以编辑使用时应用的默认值，或创建其他自定义对象。

放坡对象浏览器 - 此树目录分类显示从图形中标记的每个对象。选择一个放坡对象将显示分配给它的当前指定约束。

可视化显示 - 这是优化的放坡数据的查看区域。在优化期间和优化之后，有多个显示主题可用于查看曲面。显示内容左侧的滑块可以比例放大曲面的等高线，以帮助查看高程的细微变化。

优化工具栏 - 底部的这一系列工具用于指定全局约束、网格和三角形质量、可视化选项和收敛图视图。指定所有内容后，单击“优化”即可开始优化过程。

帮助中心 - 当您在 Grading Optimization 中工作时，此面板会提供上下文相关指导。此外，还会提供工作流、示例图形和指向相关学习内容的链接。

优化工具栏 - 底部的这一系列工具用于指定全局约束、网格和三角形质量、可视化选项和收敛图视图。指定所有内容后，单击“优化”即可开始优化过程。

如何使用 Grading Optimization？

使用 Grading Optimization 工具时，您首先需要作为构建基础的现有地形。

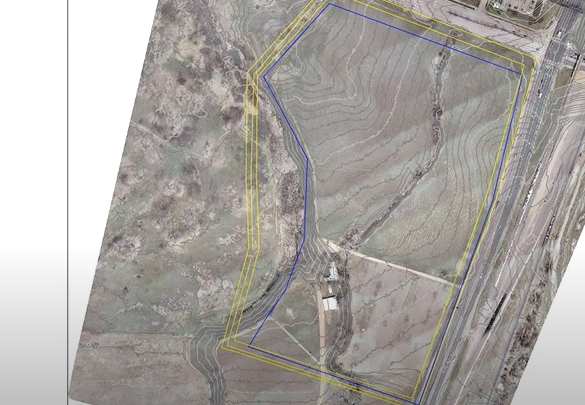

在地形上绘制基本放坡信息。这些信息可能涉及到绘制放坡区域的轮廓或定义放坡模型的低洼点。

1. 导航到 Civil 3D 中的“分析”选项卡，然后从“Grading Optimization”面板中选择“放坡对象工具”，以打开放坡对象工具选项板。在“放坡对象”窗口中，您可以在模型中定义放坡对象。这些对象可能包括排水管线和分带。

   注意：您可以在工具上单击鼠标右键以进行剪切/复制、粘贴和重命名，以创建您自己的预配置工具。

2. 通过从浏览器窗口中选择放坡对象，然后在图形中选择要定义为放坡对象的对象，在图形中定义放坡对象。



3. 从工具选项板中，选择要创建的放坡对象类型，然后选择将作为选定放坡类型的一部分包含在内的对象。

   创建放坡对象后，它们将列在放坡对象浏览器中。

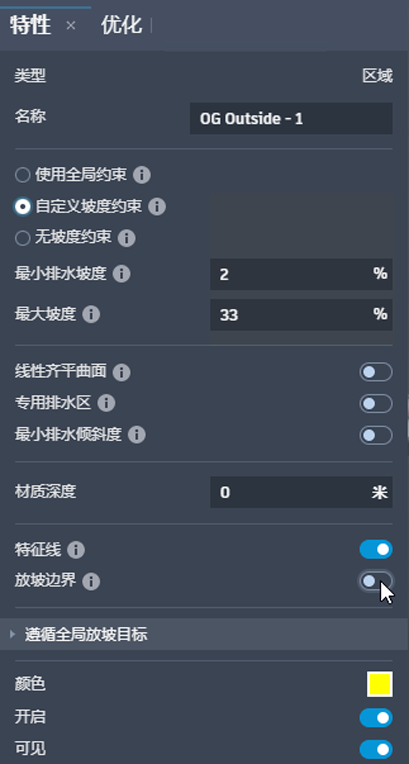

4. 建立放坡对象后，您可以编辑该对象。若要编辑放坡对象，请在图形中选择放坡对象，或从放坡对象浏览器中进行选择。在“放坡对象”窗口处于打开状态的情况下，您可以在对象上单击鼠标右键并选择“特性”来编辑每个对象的特性。

5. 定义和编辑放坡对象后，从“Grading Optimization”面板中选择“优化”工具。Grading Optimization 扩展程序将显示在一个单独的窗口中。

   在“Grading Optimization”窗口中，先前创建的放坡对象在现有地形上可见。放坡对象浏览器可让您编辑各个对象。

6. 单击底部工具栏中的“优化”即可开始放坡优化。您可以单击底部工具栏中的“停止”来随时停止优化过程。

7. 您可以单击界面底部的“可视化工具栏”图标 来查看优化过程。该工具栏将显示在模型空间中。

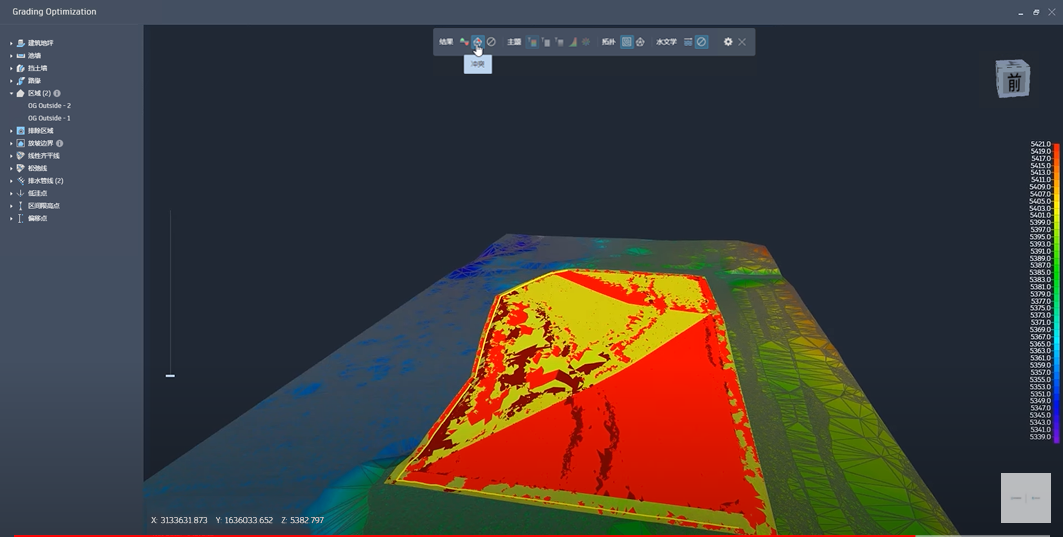

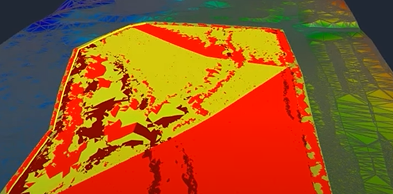

从可视化工具栏中，您可以从可视化主题（包括“冲突”、“挖方填方”和“高程”）中进行选择。

当工具运行时，冲突数应达到最小值。如果对优化感到满意，您可以停止该过程，并将生成的曲面发送到 Civil 3D 作为其自己的三角网曲面。

此外，您还可以单击底部工具栏中的“收敛图”，以查看在建立的参数中工作时的优化进度。

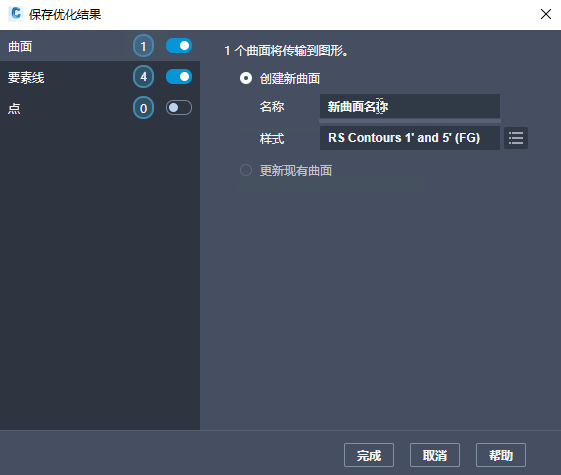

8. 若要将放坡的曲面发送到 Civil 3D，请单击底部工具栏中的“发送优化结果”按钮。在 Civil 3D 中，您应该会看到一个新窗口出现。优化的曲面可以作为新曲面传输到图形中，也可以更新现有曲面。

   为优化结果命名，并选择您希望保存结果的样式。
