指定用于分析的材料

材料特性为每个仿真定义模型的每个零件的结构特性。对于任意零部件，每个仿真可能具有不同的材料集合。

在每个仿真中，可替代给定零件或部件的指定材料。替代仅会在特定仿真中发生，并不会影响部件模型，除非您将更改升级到模型。为零部件建模时，如果计划使用分析，请使用适当且已定义的材料。

替代材料指定

在“应力分析”选项卡 “材料”面板中，单击 “指定” 。

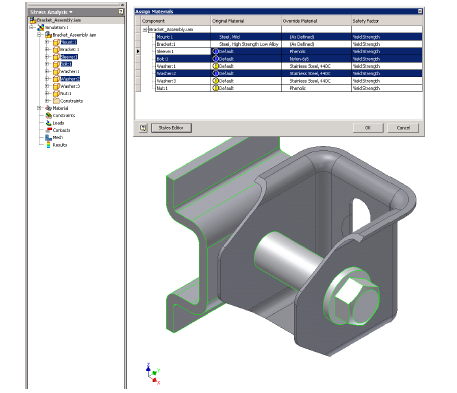

在“指定材料”对话框中的“替代材料”列中，单击将该零部件与要更改的材料相匹配的单元。在该单元的下拉列表中，单击一种替代材料。
突出显示的零部件的所有引用均会接收材料替代。因此，如果您有螺栓的 16 个引用，并且替代了一个螺栓的材料，则此操作会导致替代所有的 16 个螺栓引用的材料。

注：可以在替代材料单元之间复制并粘贴材料替代。可以使用 CTRL 和 SHIFT 键选择多个行，然后从一个选定行的下拉列表中选择材料。
替代所有必需的材料和用于计算安全系数的失效条件选择（屈服或极限强度）。
将“安全系数”从“屈服强度”更改为“极限拉伸强度”时，系统会显示一条警告，指明 Inventor 的安全系数计算使用不同的公式，具体取决于选定的材料类型（脆性或延性）。
对任意数目的零部件重复执行覆盖操作。
单击“确定”。

如果您要使用的材料在软件中未提供，则可以定义新材料或修改现有材料。若要定义新材料或修改现有材料，请参见添加新材料或编辑材料。

材料必须符合分析要求，例如杨氏模量、密度和屈服强度必须为非零正值。对于泊松比，值要在 0.0 到 0.5 之间。

定义或修改材料时，其中一个对话框选项是“安全系数”。

根据使用的材料，所有对象均具有应力限制，此限制表示为材料屈服或极限强度。如果钢的屈服限制为 40,000 psi，那么大于此限制的任何应力都将造成某种形式的永久性变形。如果不希望设计因超出屈服限制而永久性变形（大多数情况），那么在这种情况下，最大允许应力就是 40,000 psi。

使用“屈服强度”时，可以计算允许的最大应力与等效应力 (von Mises) 之间的比例，以此作为安全系数。该比例必须大于 1，设计才可接受。（小于 1 表示存在某些永久性变形。）使用极限强度时，最大主应力用于确定安全系数比。

“安全系数”指定使用“屈服强度”还是“极限拉伸强度”。默认设置为“屈服强度”。该设置将影响此仿真的零部件材料。

对于延性材料

对于脆性材料

UTS = 极限拉伸强度（在材料特性中）

对于最大主应力，我们将比较 σ₁ 和 σ₃ 值以考虑张力、折弯、扭转或剪切的特殊组合：

最大主应力 = σ1 (如果 σ₃ > 0），

= σ₃（如果 σ₁ < 0），

= σ₁- σ₃（对于所有其他情况）

σ₁ = 第一主应力

σ₃ = 第三主应力

在以下情形下，浏览器中会显示“警告”图标：

选中了“显示所有材料”，而您的零件中包含未定义的默认材料，且该材料没有在位替代。
分析所需的一些材料特性丢失。若要消除警告，请更新零件模型级别的默认材料或应用材料替代。
材料特性无效。
特性超出分析的限制。例如，如果您将材料密度更改为零，则系统会为此材料显示该图标。若要消除警告，请更新材料特性、指定其他材料或应用材料替代。
缺少材料。
Inventor 材料列表中缺少指定的材料。若要消除警告，请更新材料列表、指定其他材料或应用材料替代。

使用“删除材料”时，零部件将恢复为使用先前的材料。

在浏览器中，在相应的节点上单击鼠标右键，然后单击一个选项：

删除多余的替代

在“材料”节点或子节点上单击鼠标右键。检验零部件节点的替代，并删除冗余的材料替代。用于更新每个分析

升级材料

对于每个零部件，可以将替代材料升级到零部件文件作为 CAD 编辑。

在浏览器中，在零部件上单击鼠标右键，然后单击“升级材料”。
替代单元将更新以显示“按照定义”。使用替代的其他仿真不会更新。

具有升级材料的每个零部件都将从“材料”浏览器文件夹中删除。当节点中不存在材料时，该节点将被删除。
注：在“显示所有材料”处于激活状态的情况下，零部件不会从“材料”浏览器文件夹中删除。只是图标发生变化，以表明该材料不再是一种替代。
