通过从材料库加载铝合金创建新材料。
- 在“模型”树中，用鼠标右键单击“材料”，然后选择“新建”。
- 在对话框中，单击“选择材料”。
- “材料数据库”对话框将使用可用库填充。单击“加载数据库”。
- 浏览至 C:\Program Files\Autodesk\Inventor Nastran 2022\In-CAD\Materials，然后打开 ADSK_Materials.nasmat 文件。
- 材料树将使用可用的材料填充。在“钢”类别下，选择“AISI 碳钢 304”并单击“确定”。

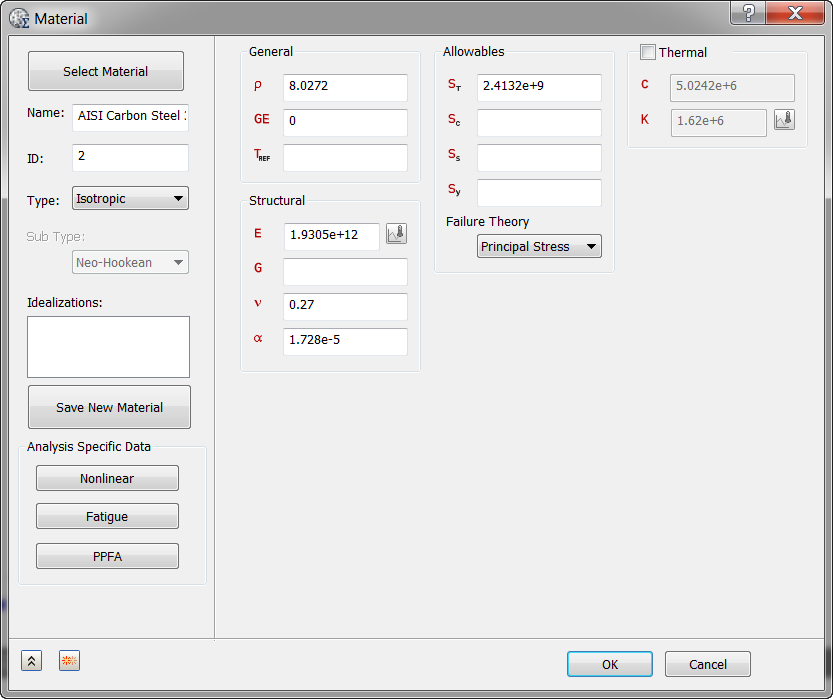

- 单击“确定”关闭“材料”对话框。
在接下来的几步中，物理属性将使用横截面来定义，以便为梁和杆提供尺寸。

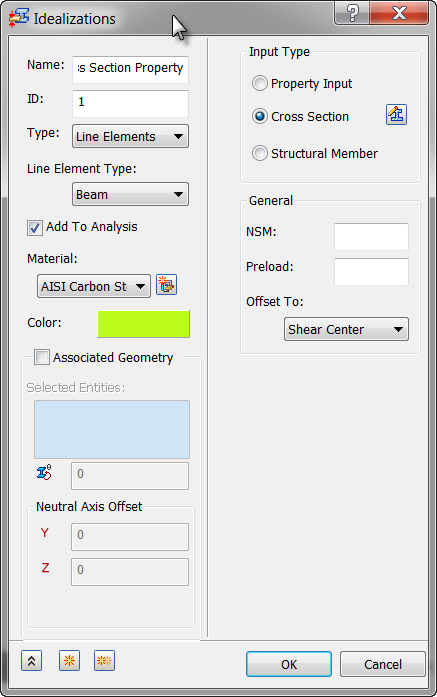

- 在“模型”树中，在“理想化”上单击鼠标右键，然后选择“新建”。
- 从“类型”下拉菜单中选择“线单元”。
- 将属性重命名为“梁横截面属性”。
- 从“线单元类型”下拉菜单中选择“梁”。
- 选择“添加到分析”，并确保“材料”设置为“AISI 碳钢 304”。
- 在“输入类型”组框中选择“横截面”，然后单击
“定义”按钮。

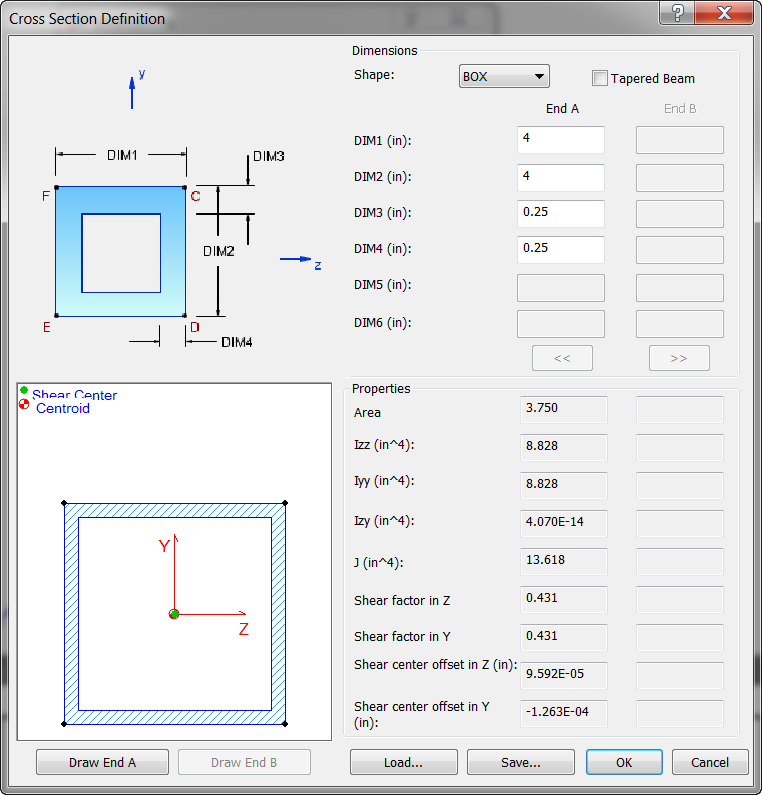

- 选择“长方体”作为形状，并定义尺寸，如下图所示。单击“绘制末端 A”按钮以查看特性。
- 单击“确定”。
- 确保取消选中“关联的几何体”。
这将使用模型中每个草图段的横截面属性创建网格。
- 单击“确定”以创建理想化。
- 右键单击“网格模型”，然后选择“编辑”。

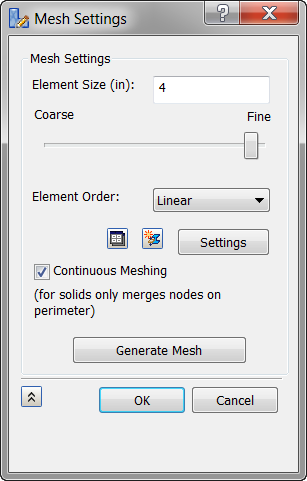

- 为“单元大小”输入 4，然后将“单元顺序”更改为“线性”。
- 单击“生成网格”划分几何体的网格，然后单击“确定”。

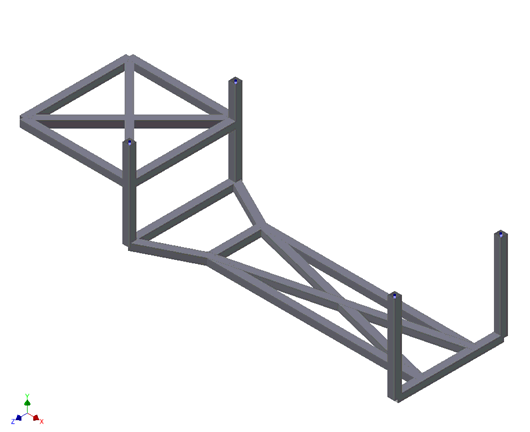

- 在“零件”树中，在“单元”上单击鼠标右键，然后选择“显示横截面”以查看定义的横截面。
