Autodesk Inventor Nastran 中的有限元

Autodesk Inventor Nastran 提供了一系列基于创建的几何体构建有限元模型的有用单元。Inventor Nastran 中提供有三组主要有限元。

• 实体
• 壳
• 线

Inventor Nastran 支持不同的网格组合，例如：

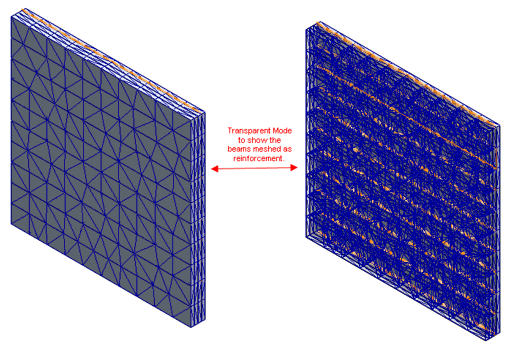

• 实体-梁组合网格。例如，在混凝土板中，可通过选择梁的边来在实体网格中对加固梁网格化，如下图所示。



• 壳-梁组合网格。以下是将壳和梁合成网格的两种不同案例：

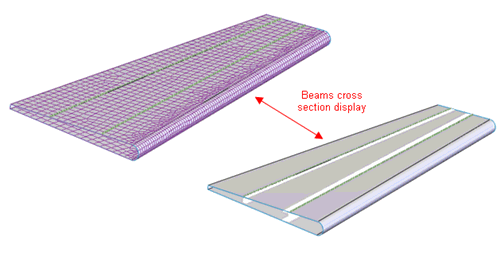

  • 示例 1：飞机机翼的表面由壳网格化而来，其 C 翼由具有 C 横截面的梁网格化而来，如下图所示。

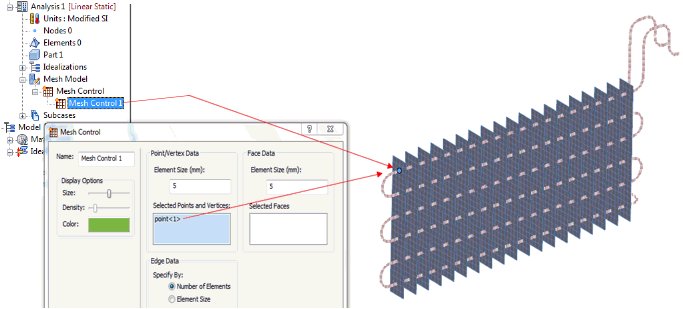

  • 示例 2：热交换器由网格化为壳的板和网格化管单元的相交软管/管道组成。为了获得连通性，我们需要使用网格控制来产生相交的三维点，如下图所示。

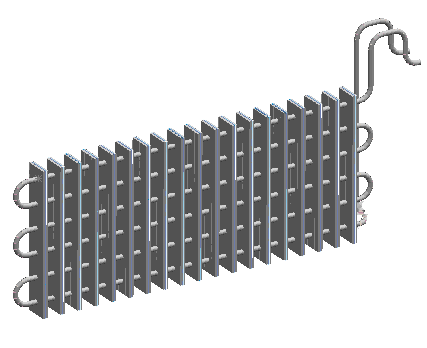

    下图是显示了横截面的热交换器。

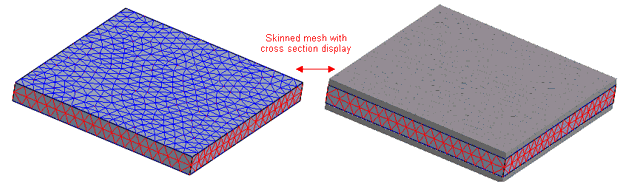

• “实体-壳组合网格”也称为“蒙皮网格”。

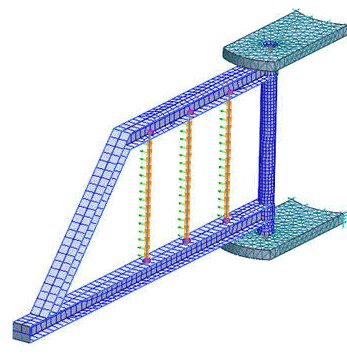

• “实体-壳-梁组合网格”也称为“混合网格”。

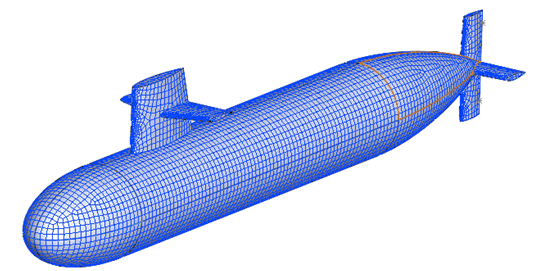

• “壳-壳组合网格”也称为“壳连续网格”。
