为双机 CNC 测量设备配置模拟器的步骤

配置检测模拟器。

在 PowerInspect 中，“模拟程序”选项卡可用于模拟检测次序，以便您可以在 CNC/DCC 控制的测量设备上运行检测路径之前检查问题的检测路径。为双机 CNC 测量设备创建检测时，该选项卡为每个测量设备包含单独的模拟器。使用“双模拟器配置”对话框指定要用于检查每个测量设备的模拟器。

1. 单击“工具”选项卡 > “模拟器” > “双机” > “模拟器配置”。

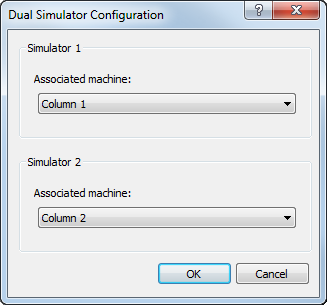

   系统将显示“双模拟器配置”对话框。



2. 在模拟器 1 的“对应的测量设备”列表中，选择要显示为模拟器 1 的测量设备的名称。
3. 在模拟器 2 的“对应的测量设备”列表中，选择要显示为模拟器 2 的测量设备的名称。
4. 单击“确定”保存所做的更改并关闭对话框。
5. 单击“工具”选项卡 > “连接” > “附加”，将两个测量设备连接到该测量设备。
6. 选择“测量设备”选项卡。
7. 在“测量设备”列表中，选择“测量设备 1”。
8. 使用“测头座”、“探针工具”和“测头座角度”区域指定测量设备的测头组件。
9. 如果为组件指定的名称与 I++ 服务器中的工具定义不匹配，请单击 将模拟工具映射到 I++ 工具。
10. 在“测量设备”列表中，选择“测量设备 2”，然后对第二个测量设备重复步骤 8 到步骤 10。
