“坐标名义值”区域

“坐标名义值”区域使您可以指定项目的法向矢量的名义值。然后，PowerInspect 会报告名义值与测量值之间的差异。使用以下设置：

坐标类型 — 在列表中选择条目以指定名义值格式。选择：

• “直角坐标”可以 IJK 格式输入名义值。
• “角坐标”可以 ABC 度格式输入名义值。
• “球坐标”可输入名义值作为方位角 (A) 和仰角 (E)。
提示： 若要指定项目的最小和最大范围，请单击 以显示“定义条目边界”对话框。

名义值 — 在“名义值”框中键入特征的名义值。

注： 默认情况下，如果在没有 CAD 模型的情况下创建项目，则无法输入名义值。如果要手动指定名义值，请选中“使用名义值”复选框。

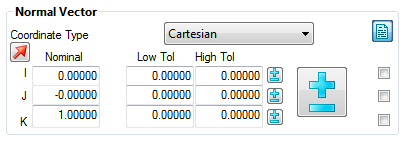

例如，对于“法向矢量”，以 IJK 值的形式输入名义值：

若要加载项目的名义值，请单击 ，然后选择：

• “通过 CAD 条目”可从 CAD 模型加载名义值。
• “通过激活测量”可从当前测量设备加载名义值。

注： 如果更改某个特性，请单击“应用”以保存更改，然后再更新名义值。

公差范围 — 如果要为项目设置公差范围，请单击 按钮。

报告中输出 — 使用每个名义值右侧的复选框来控制其详细信息是否显示在报告和 CAD 查看标签中。在上例中，报告或标签中不包含任何 IJK 值。

或者，单击 以隐藏所有名义值。该按钮将变为 。再次单击该按钮可恢复名义值。

反向 — 要反转矢量的方向，请单击 。该按钮将变为 。再次单击该按钮可恢复原始方向。

使用名义值 — 选中此复选框可输入或更改项目名义值，并将项目测量值与其名义值进行比较。进行测量时：在检测次序中的项目图标上会显示公差内 或超出公差 指示符；与此项目关联的标签的边框将着色以指示测量值是否在公差范围内；并且当项目包含在报告中时，将计算公差、名义值、偏差和误差值。取消选中此复选框可禁用与项目名义值的比较。这将禁用“名义值”框，但不显示公差指示符，并且报告中不会显示公差、名义值、偏差和误差值。

取消选中此复选框可禁用与项目名义值的比较。这将禁用“名义值”框，但不显示公差指示符，并且报告中不会显示公差、名义值、偏差和误差值。
