若要过滤 CAD 查看中几何特征的测量点显示，请单击“查看”选项卡 >“查看选项”面板 >“显示过滤”，然后选择“几何形体检测”选项卡。

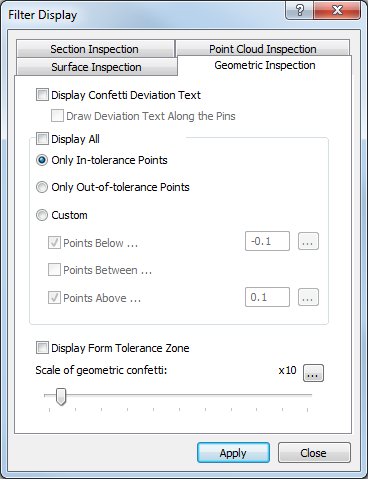

此选项卡包含以下设置：
- 显示五色点偏差文本 — 选中此复选框可在每个探测点的圆盘或偏差线旁边显示其计算偏差。
例如：
- 沿针显示偏差文本 — 如果探测点的偏差显示为直线或矢量，请选中此复选框以沿直线或矢量显示计算的偏差。
例如：
- 显示所有 — 选中此复选框可显示每个几何特征的所有探测点，而不考虑特征的形状公差。取消选中此复选框可选择要显示的点。选择：
- “仅公差内点”可仅显示在形状公差范围之内的点。
- “仅公差外点”可仅显示在形状公差范围之外的点。
- “自定义”可指定要显示的点的上限和下限。选中“之下点”复选框可显示低于指定公差下限的点；选中“之上点”复选框可显示超过指定公差上限的点；选中“之间点”复选框可显示在指定公差上限和公差下限之间的点。
若要使显示限制基于项目的形状公差，请在检测次序中选择该项目，然后单击
。公差将减半并显示在相邻框中。 - 显示形状公差带 — 选中此复选框可在 CAD 查看中显示每个特征的形状公差的限界。

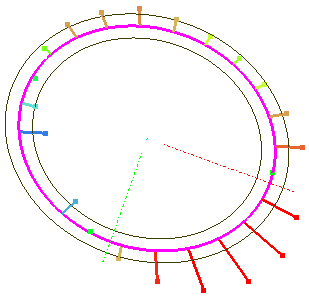

例如：
- 几何形体五色点比例 — 移动滑块可更改点指示符和形状公差带的显示比例。若要更改放大限界，请单击 并输入新的最大值。
单击“应用”以保存更改并在 CAD 查看中显示它们。
