“变换矩阵”对话框选项参考

将测量设备的坐标系映射到 CAD 模型的坐标系。

“变换矩阵”对话框是一个常用对话框。选项会根据变换的使用方式而变化。

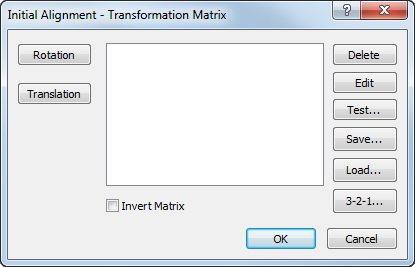

例如，“CAD - 变换矩阵”对话框会显示“镜像”和“缩放”按钮。“初始对齐定位 - 变换矩阵”对话框会显示“3-2-1”按钮。

该对话框可以包含以下选项：

• 旋转 — 绕指定轴旋转模型。
• 平移 — 沿 X、Y 和 Z 轴将模型移动指定的距离。
• 缩放 — 增加或减小 CAD 查看中模型的大小。
• 镜像 — 在指定平面中反转 CAD 模型。
• 变换列表 — 对旋转、平移、缩放和镜像合成进行排序。您可以选择和拖动项目以更改顺序。
• 删除 — 删除已选变换。
• 编辑 — 编辑已选变换。
• 测试 — 比较变换前后指定位置的坐标。
• 保存 — 将变换另存为变换矩阵 (.mat) 文件。
• 加载 — 从 CAD 文件加载先前保存的变换矩阵或工作平面。
  • 加载包含要使用的变换的 .mat 文件或模型文件。将删除任何已有变换。
  • 如果模型文件包含工作平面，则可以选择要使用的工作平面。
• 3-2-1 — 在测量设备原点和 (PCS) CAD 基准之间创建初始对齐定位。
  注： “3-2-1”按钮在在机检测中不可用。
• 反转矩阵 — 反转变换矩阵。

  例如，反转缩放为 2 且绕 X 轴旋转为 30 度的矩阵会生成绕 X 轴旋转 -30 度且缩放为 0.5 的矩阵。

“旋转”对话框

在指定轴上旋转模型。

• 轴旋转选项包括：
  • 绕 X (YZ 平面) — 0 度表示沿 Y 轴；90 度表示沿 Z 轴。
  • 绕 Y (ZX 平面) — 0 度表示沿 Z 轴；90 度表示沿 X 轴。
  • 绕 Z (XY 平面) — 0 度表示沿 X 轴；90 度表示沿 Y 轴。
• 角度(度) — 指定要在轴中旋转模型的角度。

“平移”对话框

沿主轴移动模型。

• “X”、“Y”和“Z”框用于指定要在每个轴中将模型移动的距离。

  按钮可反转轴值。

“镜像”对话框

镜像模型。

• 平面 — 要在其中镜像 CAD 模型的平面。
• 坐标 — 要在已选轴上绕其镜像模型的位置。

“缩放”对话框

增大或减小模型的大小。

• X、Y 和 Z — 扩展中心相对于 PCS 基准的位置。
• 参数 — 用于缩放模型的系数。

  例如，要使模型大小加倍，请输入 2。

• 按钮可将指定的“参数”更改为其倒数。

  例如，“系数”为 4 将更改为 0.25。
