连接到双机测量设备和双设备的步骤

连接到两个测量设备的执行方式与连接到单个设备相同，但您必须分别为每个设备选择和配置连接协议。

使用 I++ 连接协议连接到双机测量设备

1. 为每个测量设备启动 I++ 服务器，然后选择要使用的工具。
2. 在 PowerInspect 中，单击“工具”选项卡 > “测量设备” > “配置”。

   系统将显示“CMMDriver 配置”对话框。



3. 若要防止 PowerInspect 连接到测量设备 1，请取消选中“启用驱动器”复选框。

   取消选中此复选框使您可以在其中一个测量设备不可用时，使用双机检测。它可防止所有打开的文档都连接到该测量设备，并自动禁用碰撞预测。

4. 单击“选择”，然后双击“选择连接协议”对话框中的“I++”。

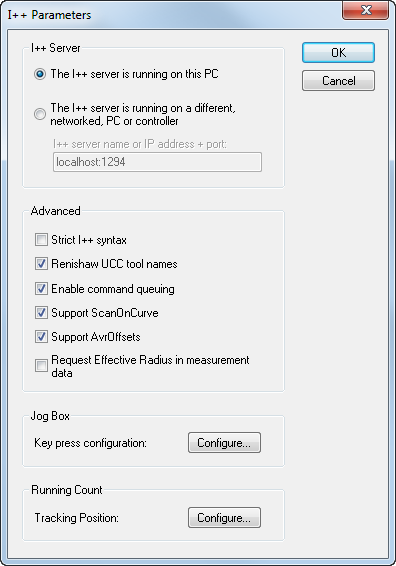

5. 单击“参数”。系统将显示“I++ 参数”对话框。



6. 选择“此计算机上正运行着 I++ 服务器”。
7. 在“高级”区域中，选择正在运行的 I++ 服务器的设置，然后单击“确定”关闭对话框。
8. 若要查看在先前的校准中为此测量设备计算的变换矩阵，请单击“显示矩阵”。
9. 在“CMMDriver 配置”对话框中，单击“关闭”。
10. 单击“工具”选项卡 > “测量设备 2” > “配置”。

    系统将显示“CMMDriver 配置”对话框。

11. 若要防止 PowerInspect 连接到测量设备 2，请取消选中“启用驱动器”复选框。
12. 单击“选择”，然后双击“选择连接协议”对话框中的“I++”。
13. 单击“参数”。系统将显示“I++ 参数”对话框。
14. 选择“I++ 服务器运行在网络上的某个计算机或控制器上”。
15. 在“I++ 服务器名称或 IP 地址 + 端口”框中，输入运行第二个测量设备服务器的计算机的 IP 地址。
16. 在“高级”区域中，选择正在运行的 I++ 服务器的设置，然后单击“确定”。
17. 若要查看在先前的校准中为此测量设备计算的变换矩阵，请单击“显示矩阵”。
18. 在“CMMDriver 配置”对话框中，单击“关闭”。

连接到双设备

1. 单击“工具”选项卡 > “测量设备” > “配置”。
2. 在“CMM 配置”对话框中，单击“选择”。
3. 在“选择连接协议”对话框中，双击测量设备的通信协议。
4. 如果选定的协议需要其他参数，请单击“参数”以指定相关设置。
5. 单击“工具”选项卡 > “测量设备 2” > “配置”。
6. 对第二个设备重复步骤 2 到 4。

注： 要在两个测量臂之间进行选择，请使用“测量设备”选项卡，然后从“测量设备”下拉列表中选择设备。
