包含和排除 CAD 层和对象以进行检测的步骤

在以下示例中，两个曲面位于测头的搜索半径 内，您无法测量下曲面，因为点始终投影到距离测头最近的曲面上。但是，如果从检测中排除上曲面，PowerInspect 会计算下曲面的测量值。

若要从检测中排除 CAD 层和对象，请单击“测量”选项卡 >“选项”面板 >“激活层”。

若要指定在检测中使用哪些 CAD 层和对象，请执行以下操作：

1. 使用“层管理器”可以指定要排除到层的 CAD 对象。

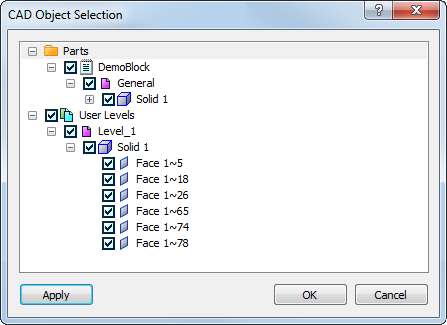

2. 单击“测量”选项卡 >“选项”面板 >“激活层”。系统将显示“CAD 对象选择”对话框，例如：



3. 单击 展开文件夹并显示 CAD 层和对象条目。
4. 选中或取消选中条目旁边的复选框以指定其是否可用于检测：

   表示条目已包含在检测中。

   表示条目已从检测中排除。

   表示包括已包含条目和排除的条目的父层或对象。

   在此示例中，仅可检测“Level_1”中的“面 1~5”和“面 1~18”:



5. 单击“确定”保存所做的更改，并关闭对话框。检测零件时，PowerInspect 会忽略未选择进行检测的任何 CAD 层和对象。可用于探测的层称为 CAD 关联。

CAD 查看中显示的 CAD 层和可用于检测的层是分开控制的。这样，您可以在 CAD 查看中显示曲面，同时在测量时忽略该曲面。若要指定进行以下操作的 CAD 层：

• 予以显示，请单击“查看”选项卡 >“外观”面板 >“可见层”。
• 可进行测量，请使用“CAD”选项卡。
• 可针对各个检测组进行测量，请使用组对话框。
