使用数字化曲线来探测穿过零件曲面的曲线。使用它们可以测量零件周围的截面并构建零件图片以进行逆向工程。

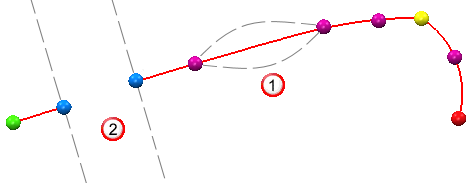

将点添加到曲线的位置由其与最近段的接近度确定。
如果新点：
- 在连接段的采集区内
，它将插入到现有点之间。
- 在间隙段的采集区内
，将在新点和邻近现有点之间添加连接段，并在新点和后续现有点之间插入间隙段。
- 在段的采集区外部，新点将附加到曲线的起点或终点（以距离更近者为准）。
“多段线”选项控制数字化曲线是多段线还是样条曲线。
如果数字化曲线是样条曲线，则“样条公差”指定样条曲线可偏离探测点的测量位置的最大距离。值越大，创建的通过点平均路径的曲线越平滑。曲线会遮罩曲面中的缺陷，但可能不会接触所有点。值越低，创建的曲线就越接近点，并且对曲面的表示更准确。样条公差为 0 会强制曲线通过所有探测点。
注： 仅在为 CNC 和手动测量设备创建检测时，“数字化曲线”选项才可用。
曲线点颜色
在探测数字化曲线时，PowerInspect 使用颜色指示其包含的每个点的类型。您可以使用“选项”对话框的“颜色”>“曲线”页面更改曲线颜色。默认情况下：
- 绿色表示曲线的第一个点。
- 红色表示曲线的最后一点。
- 蓝色表示间隙点。
- 黄色表示边缘点。
- 紫色表示曲线中的其他点。

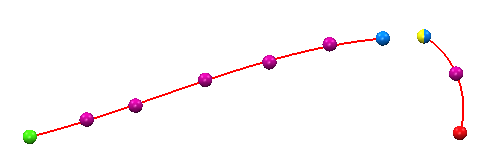

属于多个类别的点具有多种颜色。例如，还标记为间隙点的边缘点将显示为蓝黄相间的球：
