三角形化点云的步骤

注： 点云三角形化仅在为 CNC 和手动测量设备创建检测时可用。

若要三角形化点云，请执行以下操作：

1. 在检测次序中，选择点云项目的条目。
2. 单击“点云”选项卡 >“三角形化”面板 >“创建”。系统将显示“点云三角形化”对话框。



3. 在“点间的最小距离”中输入值以指定网格中三角形的大小。任何比指定距离更近的点都将被视为一个点。

   该距离值控制网格中三角形的大小；值越小，则网格越平滑。值为 0 时，仅排除重复项。

4. 在“孔填充最大直径”中输入值以指定可以自动填充的孔的最大直径。直径等于或小于此值的孔将被视为曲面的一部分；直径大于此值的孔仍保持为孔。
5. 如果已对点云项目应用三角形化，并且要还原为原始未三角形化状态，请选中“删除三角形化”复选框。
6. 若要保留原始点云项目并将三角形化的点云另存为新项目，请选中“创建新的点云”复选框。

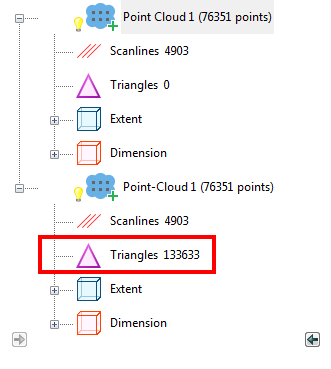

7. 单击“确定”将云三角形化并关闭对话框。三角化的点云项目将添加到检测次序，例如：



   如果 PowerInspect 无法三角形化点云，则会显示警告消息：单击“是”可显示“点云三角形化”对话框，然后使用建议的“点间的最小距离”和“孔填充最大直径”；单击“否”可取消该操作。
