介绍 PowerInspect 中使用的窗口、功能区和其他控件。

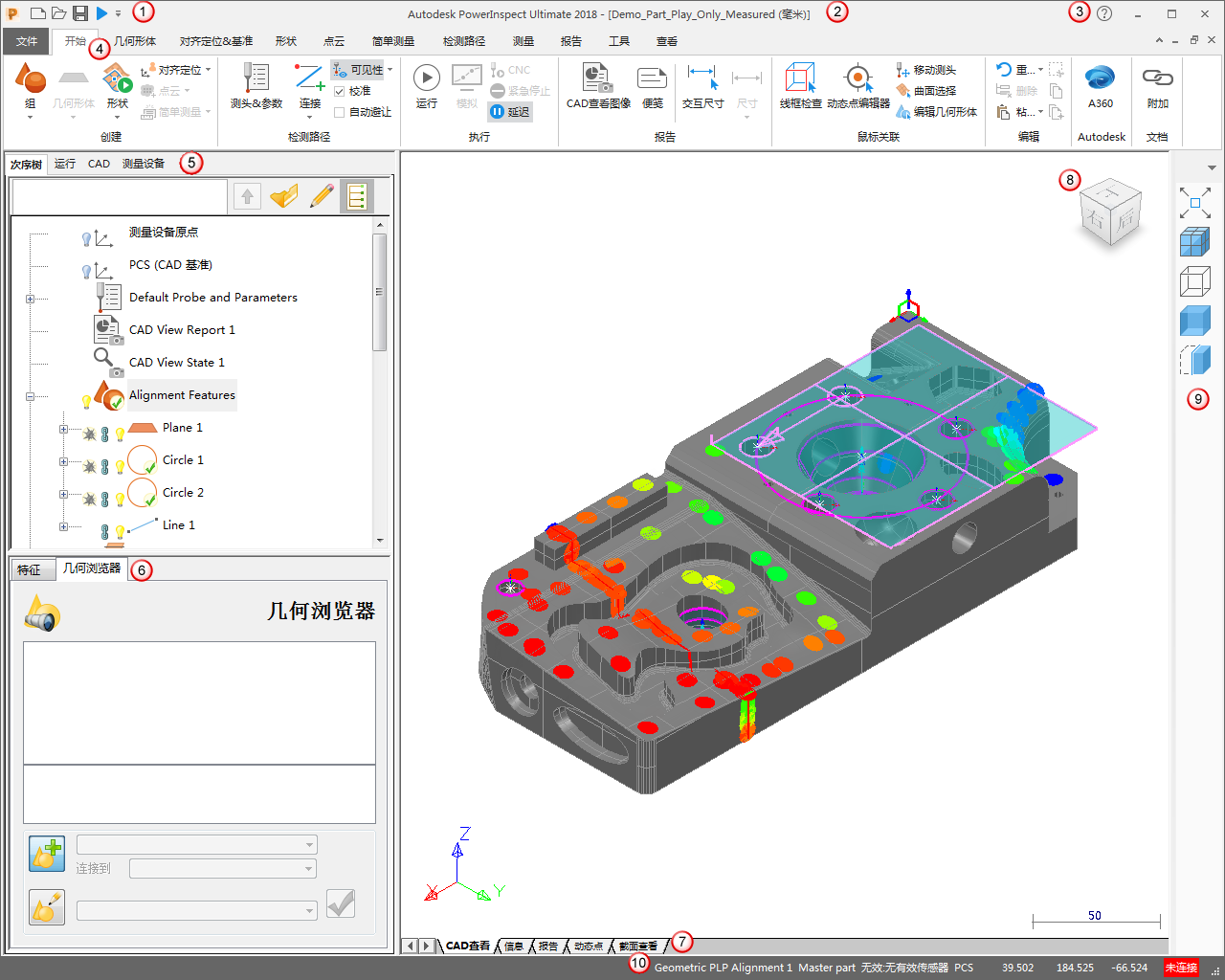

选择要使用的 CAD 模型后，它将显示在 PowerInspect 屏幕中，其中还包括创建、运行和管理检测所需的选项卡。例如：
快速访问工具栏 — 使用快速访问工具栏可访问常用命令。
标题栏 — 标题栏显示 PowerInspect 的当前版本、当前文档的名称和单位。
帮助 — 单击“帮助”
图标可显示“帮助”菜单。
功能区 — 功能区包含多个选项卡，每个选项卡都表示程序功能的子集。选项卡包含相关命令的面板。
侧面板，上部选项卡：
- “次序树”选项卡包含检测次序。它指定要测量的项目以及测量它们的顺序。
- 使用“运行”选项卡可模拟和运行检测次序。
- 使用“CAD”选项卡可以加载、管理和删除 CAD 模型，以及查看模型文件的详细信息。
- 使用“测量设备”选项卡可查看和校准 PowerInspect 所连接到的测量设备。
- 使用“共享视图”选项卡可搜索、组织和管理共享视图。
侧面板，下部选项卡：
- 使用“特征”选项卡可查看和更改检测次序中项目的详细信息。
- “几何浏览器”选项卡显示使用线框检查器从 CAD 模型中选择的特征的详细信息。
图形区域选项卡 — 使用图形区域可查看模型和测量数据。它具有多个选项卡：
- 使用“CAD 查看”选项卡可以查看和操纵 CAD 模型和检测数据。
- “信息”选项卡显示检测次序中当前选定项目的详细信息。
- “报告”选项卡显示检测次序中所有项目的 HTML 报告。
- 其他选项卡（例如“截面查看”选项卡、“动态点”选项卡和“点云”选项卡）显示可添加到检测次序的特定类型项目的详细信息。
ViewCube — ViewCube 可以显示图形窗口的当前视点。使用“视图”选项卡或键盘快捷键重新定向视图时，ViewCube 会自动旋转以反映新的视点。您还可以使用 ViewCube 直接操纵视图。
查看工具栏 — 使用此工具栏可访问常用的查看命令。若要显示或隐藏此工具栏，请单击“查看”选项卡 >“窗口”面板 >“查看工具栏”。
状态栏 — 状态栏显示有关对齐定位、光标在图形区域中的坐标和测量设备连接状态的信息。
注： 功能区的内容和其他详细信息取决于要创建的检测类型。例如，“运行”选项卡仅在为 CNC 和在机检测测量设备创建检测时可用；状态栏仅在为 CNC 和手动测量设备创建检查时显示测量设备状态。
