转换名义值的步骤

使用“工具”选项卡 >“变换”面板 >“转换名义值”可将所有名义值从一个方向和位置变换到另一个方向和位置。例如，可以使用此选项相对于公用坐标系变换测量值。

若要变换文档中的名义值，请执行以下操作：

1. 单击“工具”选项卡 >“变换”面板 >“转换名义值”。系统将显示“变换矩阵”对话框。
2. 在“变换矩阵”对话框中，输入要使用的变换，然后单击“确定”。名义值和测量数据将进行变换，并且 CAD 查看将更新以显示变换效果。

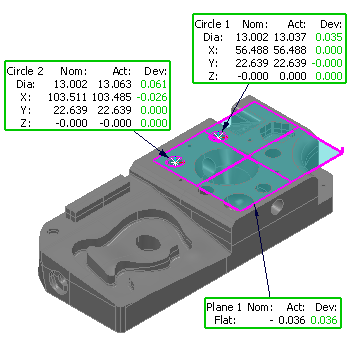

   例如，将围绕 Z 轴的 -45 度变换应用到以下模型时：

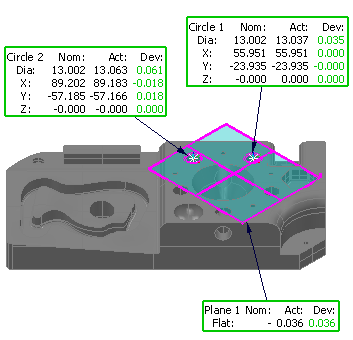

   它将变为：



若要查看变换对所有结果的影响，请选择“报告”选项卡。
