检查初始对齐定位的步骤

测量三个曲面上的六个点：三个点用于定义平面，两个点用于定义轴，一个点用于定义位置。

例如：

此 3-2-1 规则可在 3D 空间中固定零件，并使 PowerInspect 能够计算将 PCS 坐标转换为测量设备坐标的变换。

注： 仅在为 CNC 和手动测量设备创建检测时，3-2-1 对齐定位方法才可用。

若要创建初始对齐定位，请执行以下操作：

1. 将 PowerInspect 连接到测量设备。
2. 在检测次序中双击“PCS (CAD 基准)”。

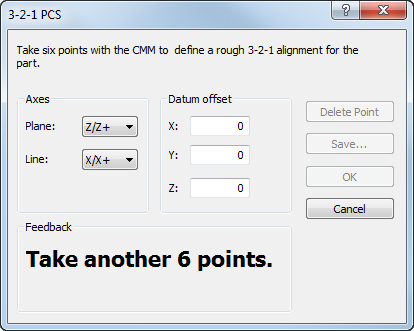

3. 在“变换矩阵”对话框中，单击“3-2-1”按钮。



4. 在“平面”列表中，选择要由探测平面定义的轴。
5. 在“直线”列表中，选择要由探测直线定义的轴。
6. 若要偏移基准，请在“基准偏移”区域中输入偏移的 X、Y 和 Z 值。
7. 使用 3-2-1 规则获取零件上的六个点：
   • 点 1、2 和 3 用于指定平面。这将锁定两个旋转和一个平移轴。
   • 点 4 和 5 用于指定直线。这将锁定一个旋转和一个平移轴，而点的顺序则指定直线的方向。
   • 点 6 用于指定与平面轴以及点 4 和 5 创建的直线正交的第二条直线。这将锁定剩余的平移轴，并且两条直线之间的相交点会提供原点的位置。

   若要删除上次获取的点，请单击“删除点”。

   在获取每个点时，“反馈”区域会显示剩余点数。当获取所有六个点时，该区域将显示：已收到六个点。矩阵已更新，以指示已创建初始对齐定位。

8. 若要将此对齐定位的详细信息保存到矩阵 (.mat) 文件以供将来使用，请单击“保存”并指定文件名。
9. 单击“确定”保存更改并关闭对话框。

若要显示变换，请在检测次序中的“PCS (CAD 基准)”上单击鼠标右键，然后从关联菜单中选择“编辑初始对齐定位”。
