从在机检测测量设备输入测量值的步骤

PowerInspect 支持两种从在机检测测量设备输入检测结果的方法。可以输入：

• 在测量设备上测量每个项目时得到的结果。这需要 PowerInspect 与测量设备控制器之间建立实时连接。
• 在一个文件中的所有检测结果。

输入方法取决于用于输入的脚本文件。

若要输入检测结果，请执行以下操作：

1. 选择“NC 程序”选项卡。如果已指定此 .pwi 文件的输入详细信息，PowerInspect 会继续执行步骤 9。

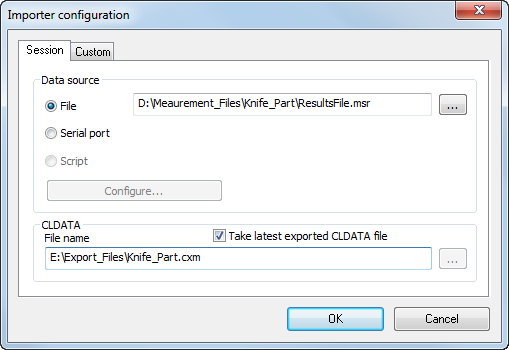

2. 单击 显示“输入配置”对话框。



3. 选择输入方法。选择：
   • “文件”可从测量设备控制器创建的测量文件输入点数据。在相邻框中输入要输入的文件的位置和名称，或单击 选择文件。
   • “串行端口”可从测量设备控制器的串行端口连接输入点数据。首次使用此选项时，请单击“配置”，然后指定控制器所需的串行配置设置。有关所需的串行配置设置的详细信息，请参考控制器的文档。
   • “脚本”可指定自定义输入过程。例如，此选项使您可以指定用于从源（文件或串行端口除外）输入数据的自定义方法。
   注： 必须先填写“自定义”选项卡的“脚本文件名”框，然后才能选择“脚本”选项。
4. 默认情况下，PowerInspect 会根据上次输出的 CLDATA (.cxm) 文件验证输入的数据。若要使用其他 CLDATA 文件验证数据，请取消选中“使用最新输出的 CLDATA 文件”复选框，然后在“文件名”框中输入文件的位置和名称。

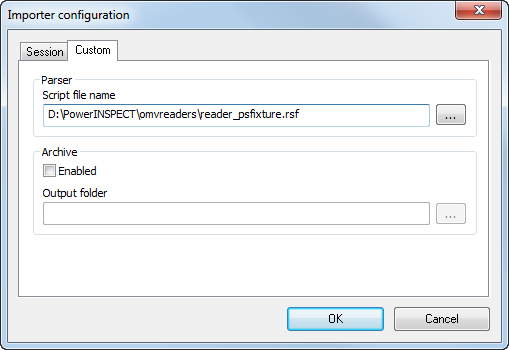

5. 选择“自定义”选项卡。



6. 默认情况下，PowerInspect 使用 \omvreaders 文件夹中的 reader_psfixture.rsf 输入测量数据。如果要使用其他输入脚本，请执行以下操作：
   1. 选择“自定义”选项卡。
   2. 在“脚本文件名”框中输入脚本文件的位置和名称。
   3. 在“会话”选项卡上选择“脚本”选项。
7. 如果要将测量数据保存到归档文件，以便重新输入数据：
   1. 选择“自定义”选项卡。
   2. 选中“启用”复选框。
   3. 在“输出文件夹”框中输入要保存文件的文件夹位置。

   通过将创建归档文件的日期和时间附加到 .pwi 文件的名称，创建每个归档文件的名称。

8. 单击“确定”以保存更改。

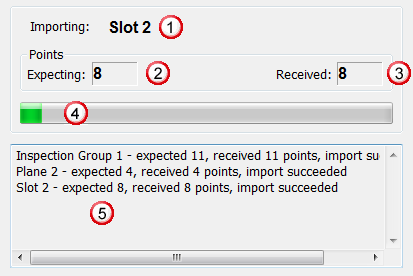

9. 在“NC 程序”选项卡上，单击 以输入测量值。“NC 程序”选项卡会在输入过程中显示输入详细信息。



   其中：

   显示正在输入的检测次序项的名称。

   显示测量项目所需的最小点数。

   显示为项目接收的点数。

   显示当前项目的进度。

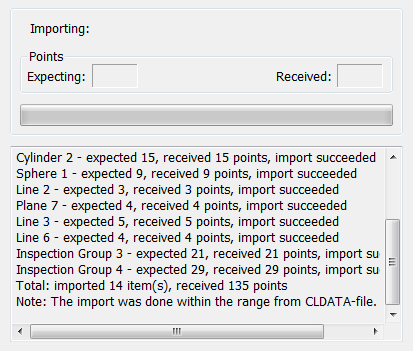

   列出输入项目的详细信息。输入完成后，将显示摘要，例如：



   PowerInspect 会检查所需信息，例如读取器脚本文件和包含测量数据的输入文件。使用 CLDATA 文件时，还会检查测量值是否与 CLDATA 文件中的信息匹配。如果 PowerInspect 发现任何问题，则会显示错误消息和您可以执行的操作。

   某些错误（例如，脚本文件问题或测量设备的输出文件问题）会阻止输入过程继续。其他错误则允许您继续。例如，当检测次序不再与 CLDATA 文件匹配时，由于项目自输出检查路径后已被删除，因此可能会发生这种情况。
