“输出”面板

使用“输出”面板可以将点云数据输出到文件。

注： 点云输出选项仅适用于 CNC 和手动检测。

若要输出点云数据，请执行以下操作：

1. 若要输出点云中的所有点，请在检测次序中选择点云项目，然后单击“点云”选项卡 >“输出”面板 >“点云”。若要从点云中输出指定的点，请选择要输出的点，然后单击“点云”选项卡 >“输出”面板 >“点”。

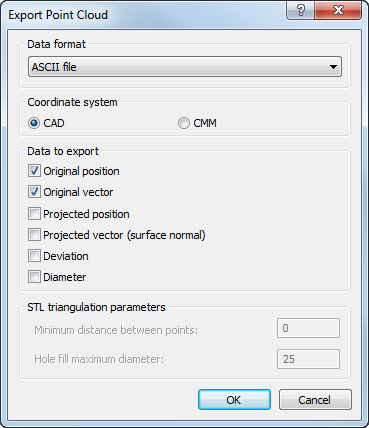

   系统将显示“输出点云”对话框。



2. 在“数据格式”列表中，选择数据的输出格式。
3. 选择用于输出点位置的“坐标系”。
4. 如果选择“ASCII 文件”作为数据格式，则选择要为每个点输出的数据。选择：
   • “原始位置”可输出 X、Y、Z 值。
   • “原始矢量”可输出 I、J、K 值。
   • “投影位置”可在投影到 CAD 曲面时输出点的 X、Y、Z 值。
   • “投影矢量”可在投影到 CAD 曲面时输出点的 I、J、K 值。
   • “偏差”可输出点位置与 CAD 曲面之间的距离。
   • “直径”可输出测头直径。
5. 如果选择“Stereolithography ASCII”或“Stereolithography Binary” 作为数据格式，请在“STL 三角形化参数”中输入值以控制输出网格：
   • “点间的最小距离”可指定网格中三角形的大小。任何比指定距离更近的点都将被视为一个点。该距离值控制网格中三角形的大小；值越小，则网格越平滑。值为 0 时，仅排除重复项。
   • “孔填充最大直径”可指定可以自动填充的孔的最大直径。直径等于或小于此值的孔将被视为曲面的一部分；直径大于此值的孔仍保持为孔。
6. 单击“确定”。“另存为”对话框将显示。
7. 在“另存为”对话框中，指定要将数据输出到的文件夹和文件，然后单击“确定”。PowerInspect 会输出数据并显示一条消息，确认输出已完成。
