对 DRO 进行轴镜像的步骤

轴镜像使您可以将 DRO 轴与测量设备的轴相匹配。

注： DRO 仅适用于 CNC 和手动测量设备。

若要更改 DRO 的轴镜像，请执行以下操作：

1. 单击“工具”选项卡 >“测量设备”面板 >“DRO”。
2. 在“PowerInspect DRO”对话框中，单击“轴镜像”。系统将显示“轴镜像”对话框。
3. 在“显示轴”列表中，选择与每个 CMM 轴对应的 DRO 轴。

   每个显示轴只能使用一次。如果多次使用某个轴，则应用设置时将显示警告消息。

4. 单击“应用”保存所做的更改并关闭对话框。

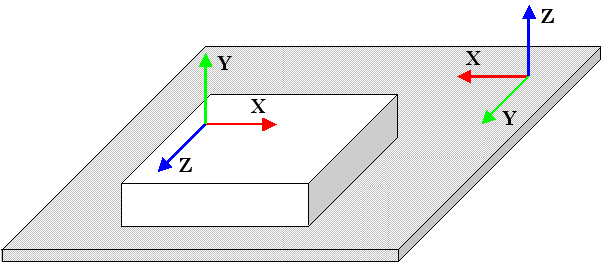

在以下示例中，零件的 Y 轴与 CMM 的 Z 轴对齐；零件的 Z 轴与 CMM 的 Y 轴对齐；零件的 X 轴与 CMM 的 X 轴对齐，但是方向相反。

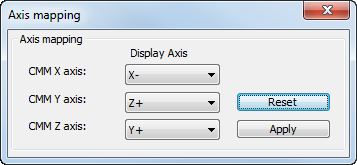

可以使用以下轴镜像更正 DRO 中显示的值：

注： 若要恢复为原始轴镜像，请单击“重设”。
