控制点云在 CAD 查看中的显示方式。
功能区: “文件”选项卡
“选项”“应用程序选项”“显示选项”“点云设置”将显示以下选项。
-
阴影点云 — 显示点云并进行阴影处理。
清除该选项可显示点云，而不进行阴影处理。
- 仅显示扫描侧点 — 仅显示投影在曲面扫描侧的点。
清除该选项可显示投影到曲面上的所有点。
- 超过(点)则快速阴影点云 — 对超过此点数的点云使用快速阴影算法。
点云越小，使用的算法越慢，且阴影质量越高。点云越大，使用的算法越快，且阴影质量越低。
- 快速阴影质量 — 快速阴影算法的质量。
“精细”可提高质量，但会降低速度。“粗糙”可提高速度，但会降低质量。
- 每点云显示的最大数量点数 — 为每个点云显示的最大点数。
如果点数超过此限制，则 CAD 查看会减小点密度，但保持点云的大小和形状。
- 截面边界 — 与截面的最大距离，在使用“截面”拾取模式时可以选择该距离内的点。
- 定义平面公差 — 控制“定义平面”拾取模式所使用的平面的拟合。

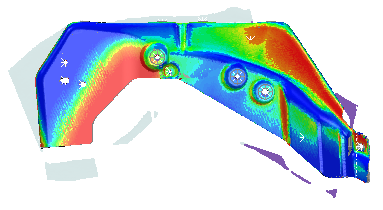

如果对平面的拟合不够高，无法选择所有不需要的点，例如：
增加公差：
