使用 GD&T 基准项目可识别要在 GD&T 项目中用作基准的特定特征，并为这些基准面指定名称。使用 GD&T 基准项目有两个优点：
- 可以为基准指定特征符号，以便为 GD&T 基准使用与在 CAD 中相同的符号。
- 通过修改 GDT 基准项目中使用的参考特征，可以指定和修改在多个 GD&T 测量中使用的基准项目。
若要创建 GD&T 基准，请执行以下操作：
- 在检测次序中打开一个几何组。
- 单击“几何形体”选项卡 >“GD&T”面板 >“基准”。系统将显示“GD&T 基准”对话框。
- 如果要从报告中排除此项目，请取消选中“报告中输出”复选框。
- 在“基准特征符号”框中，键入当基准显示在控制框中时要用于基准的名称。您可以指定一个或多个大写字母，但 I、O 或 Q 除外。
- 默认情况下，在检测次序和其他项目中引用 GDT 基准项目所依据的名称基于基准特征符号。若要为此项目指定其他名称，请单击
，然后编辑“名称”框。
- 在“参考特征”列表中，选择要用作基准的项目。
确保参考特征位于参考该特征的所有项目的角度公差范围内。

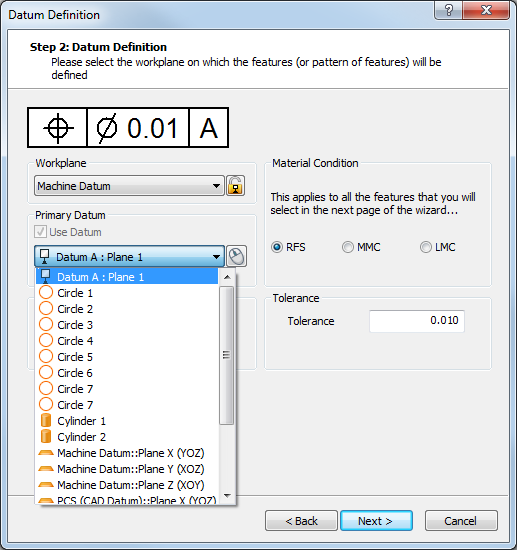

- 单击“确定”以创建 GD&T 基准项目并关闭对话框。该项目可在 GD&T 测量项目的“基准”列表中供选择。例如：
您可以通过控制框中参考符号的背景来识别何时在 GD&T 项目中使用 GDT 基准项目：对于 GDT 基准项目，参考符号会以白色背景显示；对于次序项目，参考符号会以图案背景显示。
