将尖端补偿应用于 DRO 的步骤

默认情况下，DRO 会显示测头中心的坐标。如果已选中“补偿接触点坐标”复选框，则使用此对话框可以指定补偿方向。

注： DRO 仅适用于 CNC 和手动测量设备。

若要指定要应用补偿的方向，请执行以下操作：

1. 单击“工具”选项卡 >“测量设备”面板 >“DRO”。

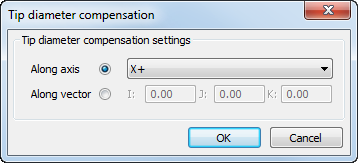

2. 在“PowerInspect DRO”对话框中，单击“设置补偿”。系统将显示“尖端直径补偿”对话框。



3. 选择补偿选项。选择：
   • “沿轴”，然后在列表中选择条目以沿映射轴应用补偿。
   • “沿矢量”，然后输入矢量以在指定方向应用补偿。
4. 单击“确定”保存所做的更改，并关闭对话框。选中“补偿接触点坐标”复选框后，坐标将由测头半径在指定方向上自动补偿。
