探测卷边边缘点的步骤

使用卷边边缘点可测量零件上的圆边。

注： 仅当为 CNC 和手动测量设备创建检测时，实时边缘组才可用。

若要测量卷边边缘，请执行以下操作：

1. 创建实时边缘组，然后打开“检测组”对话框。
2. 输入组的名称和坐标系。
3. 选择“褶边”，然后输入边缘的“半径”。



   如果为卷边边缘指定 0 作为“半径”，PowerInspect 会将组另存为边缘点检测组。

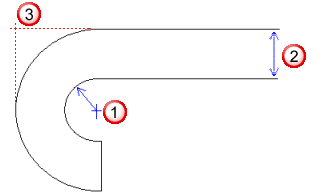

4. 在“默认偏移”区域的“边缘”框中输入曲面的厚度 。如果要从顶部探测曲面，请为偏移输入正值。如果要从底部探测曲面，请为偏移输入负值。

   卷边边缘 的名义位置的计算方式为：“半径”和“边缘”值之和。

5. 完成检测组设置，然后单击“确定”以保存更改。CAD 查看以全屏模式显示，并且系统将显示“实时卷边边缘点”对话框。
6. 在零件曲面上最靠近要检测的边缘位置探测点。该点的坐标将显示在“实时卷边边缘点”对话框的左侧。
7. 根据边缘探测第二个点。“实时卷边边缘点”对话框的底部会显示一个栏，以指示测头与第一个点所确定的边缘位置的接近度。dL 值的颜色指示点在公差内（绿色）、低于公差（蓝色）还是超出公差（黄色）。
8. 单击 保存边缘点测量值并探测下一边缘点。
9. 重复步骤 6 到步骤 8 以测量更多边缘点。
10. 完成探测后，单击 保存点并关闭对话框。
