在 CAD 查看中查看校准错误的步骤

CAD 查看将显示:

错误通过颜色编码线和符号的组合显示;颜色编码与在检测次序中显示的路径状态图标相同:

例如:

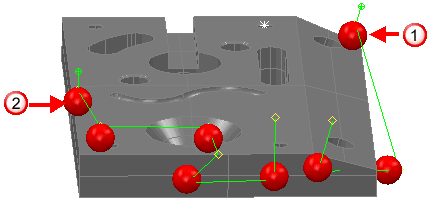

以下 CAD 模型显示了两个曲面检测组中的接触点:

其中:

显示第一个检测组的开始。

显示第二个检测组的开始。

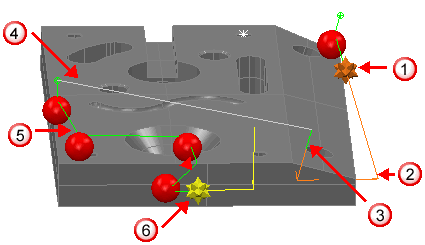

在 CAD 查看中查看时,将显示以下校准颜色和符号:

橙色错误符号和检测路径表示碰撞。

检测路径继续显示为橙色,表示另一个碰撞。仅为路径中的第一个碰撞显示碰撞符号,因此不会显示符号。

路径变为绿色,表示在此部分中未发现错误。

路径变为灰色,表示此部分未校准。

第二个曲面检测组的路径为绿色,表示未发现错误。

黄色符号表示超出边界移动。路径也显示为黄色。
