指定预制楼板部件的区域钢筋类型。
单击“配置”对话框的“钢筋类型”页面列出的任何“区域钢筋”类型。打开的对话框会显示楼板钢筋类型的名称。
预制区域钢筋层
该对话框上的选项卡表示层中的区域钢筋类型为实体楼板和大梁楼板。
- 单击
可将当前活动层从类型中移除。
- 单击
将新图层添加到类型中。
| 名称 | 说明 |
|---|---|
| 钢筋类型 | 指定钢筋层的类型。“钢条”、“网格”或“桁架”（仅大梁楼板）。钢筋层特定的参数显示如下。 |
| 位置 | 指定钢筋层的位置。“顶部”或“底部”。 |
| 保护层偏移 | 指定钢筋从主体钢筋保护层的偏移。 |
钢条层参数
| 名称 | 说明 |
|---|---|
| 转换为自定义钢筋网片 | 创建自定义钢筋网片，以便考虑输入并验证可施工性规则。
注： 仍将生成自定义钢筋网片，即使其与可施工性规则不兼容也是如此，但将显示一条警告消息，告知不兼容原因。
|
| 钢筋区域内侧 | |
| 钢筋类型 | 指定内部放置的钢筋标准尺寸类型。 |
| 编号 | 只有在选中时才可用。放置特定数量的内部放置钢筋以填充主体。 |
| 距离 | 只有在选中时才可用。以特定间距放置内部放置钢筋以填充主体。 |
| 最大距离 | 只有在选中时才可用。根据首根钢筋条和末根钢筋条之间的距离，以最大间距放置内部放置钢筋以填充主体。 |
| 钢筋方向 | “横向”或“纵向”。指定主体中内部放置的钢筋的方向。 |

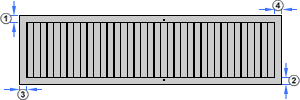

| 分布偏移起点 |
 指定从首根内部放置钢筋到主体表面的偏移。
|
| 分布偏移终点 |  指定从末根内部放置钢筋到主体表面的偏移。
|
| 钢筋长度偏移起点 |
 指定从内部放置的钢筋起点到主体表面的偏移。
|
| 钢筋长度偏移终点 |
 指定从内部放置的钢筋终点到主体表面的偏移。
 |
| 钢筋区域外侧 | |
| 钢筋类型 | 指定外部放置的钢筋标准尺寸类型。 |
| 编号 | 只有在选中时才可用。放置特定数量的外部放置钢筋以填充主体。 |
| 距离 | 只有在选中时才可用。以特定间距放置外部放置钢筋以填充主体。 |
| 最大距离 | 只有在选中时才可用。根据首根钢筋条和末根钢筋条之间的距离，以最大间距放置外部放置钢筋以填充主体。 |
| 钢筋方向 | “横向”或“纵向”。指定主体中外部放置的钢筋的方向。 |
| 钢筋长度偏移起点 |
指定从外部放置的钢筋起点到主体表面的偏移。
|
| 钢筋长度偏移终点 |
指定从外部放置的钢筋终点到主体表面的偏移。
|
| 分布偏移起点 | 指定从首根外部放置钢筋到主体表面的偏移。
|
| 分布偏移终点 |
指定从末根外部放置钢筋到主体表面的偏移。
|
网格层参数
| 名称 | 说明 |
|---|---|
| 钢筋网类型 | 指定网格标准尺寸类型。 |
| 纵向偏移起点 | 指定从纵向钢筋起点到主体表面的偏移。 |
| 纵向偏移终点 | 指定从纵向钢筋终点到主体表面的偏移。 |
| 横向偏移起点 | 指定从横向钢筋起点到主体表面的偏移。 |
| 横向偏移终点 | 指定从横向钢筋终点到主体表面的偏移。 |
桁架层参数（仅限大梁楼板；在即将推出的 Structural Precast Extension for Revit 2019 中提供）
注： 当钢筋包含在大梁楼板部件中时，会将桁架置于钢筋横向层的顶部。否则，桁架钢筋会置于底面并附着于主体的保护层参照。
| 名称 | 说明 |
|---|---|
| 族 | 指定桁架钢筋族。 |
| 族类型 | 指定桁架钢筋族类型。 |
| 编号 | 只有在选中时才可用。放置特定数量的桁架钢筋以填充主体。 |
| 距离 | 只有在选中时才可用。以特定间距放置桁架钢筋以填充主体。 |
| 最大距离 | 只有在选中时才可用。根据首根桁架和末根桁架之间的距离，以最大间距放置桁架钢筋以填充主体。 |
| 钢筋方向 | “水平”或“竖直”。指定主体中桁架钢筋的方向。 |

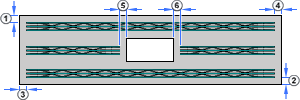

| 分布偏移起点 | 指定从首根桁架钢筋实例到主体表面的偏移。
|
| 分布偏移终点 | 指定从末根桁架钢筋实例到主体表面的偏移。
|
| 长度偏移起点 | 指定从桁架钢筋起点到主体表面的偏移。
|
| 长度偏移终点 | 指定从桁架钢筋终点到主体表面的偏移。
|
| 洞口起点偏移 |  指定桁架钢筋从洞口开始的偏移。
|
| 洞口端点偏移 |  指定桁架钢筋从洞口开始的偏移。
 |
| 忽略洞口 | 选定后，会将桁架钢筋置于穿过相交洞口的位置。 |
