运行应力分析
了解如何获取并分析结构的应力图/彩图。
继续处理项目，或打开项目“Frame_3D_Analysis.rtd”。
注意：教程文件位于 C:\ProgramData\Autodesk\Examples\Tutorials 中。在“标准”工具栏上，展开“布局”下拉菜单，然后选择“应力分析 - 结构”，如下所示：
布局分为三个部分：“视图”、“应力分析 - 结构”对话框和“应力分析 - 结构”表。
在“选择”工具栏的“工况选择”框中，展开“工况”下拉菜单，然后选择“2: WIND1”。
单击绘图区域左下角的
（截面形状），以显示所有结构构件的截面形状。在“应力分析 - 结构”对话框中：
- 转到“示意图”选项卡，然后在“Mises”组中选择“最大值”，
- 转到“参数”选项卡，然后在“填充”组中选择“已填充”。
单击“应用”。

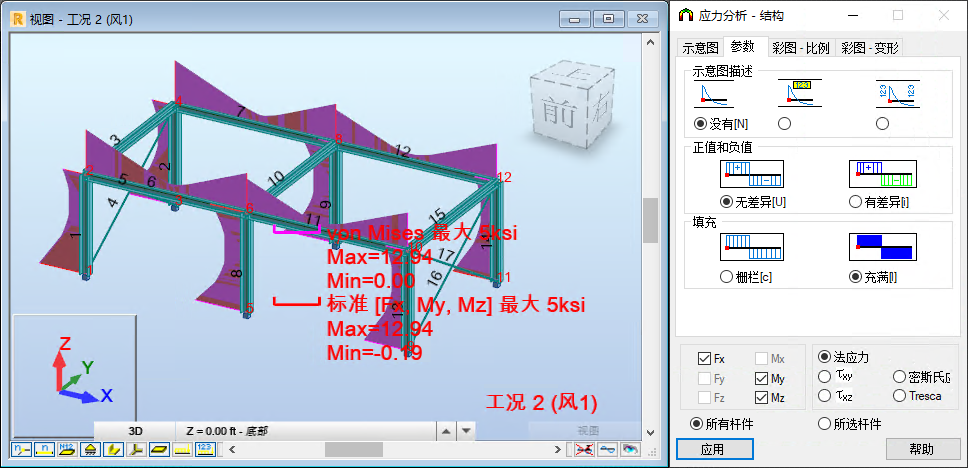

将显示一个对话框，其中会显示计算进度。计算完成后，应力值将以图形方式显示在绘图区域中。
注意：“应力分析 - 结构”对话框允许您选择用户定义的应力和一组基本应力类型，例如法线、切线、Mises 和 Tresca。转到“彩图 - 变形”选项卡、选择“变形”，然后单击“应用”。选择此选项可以图形方式显示有关变形结构的应力彩图。
依次单击“结果”>“应力分析”

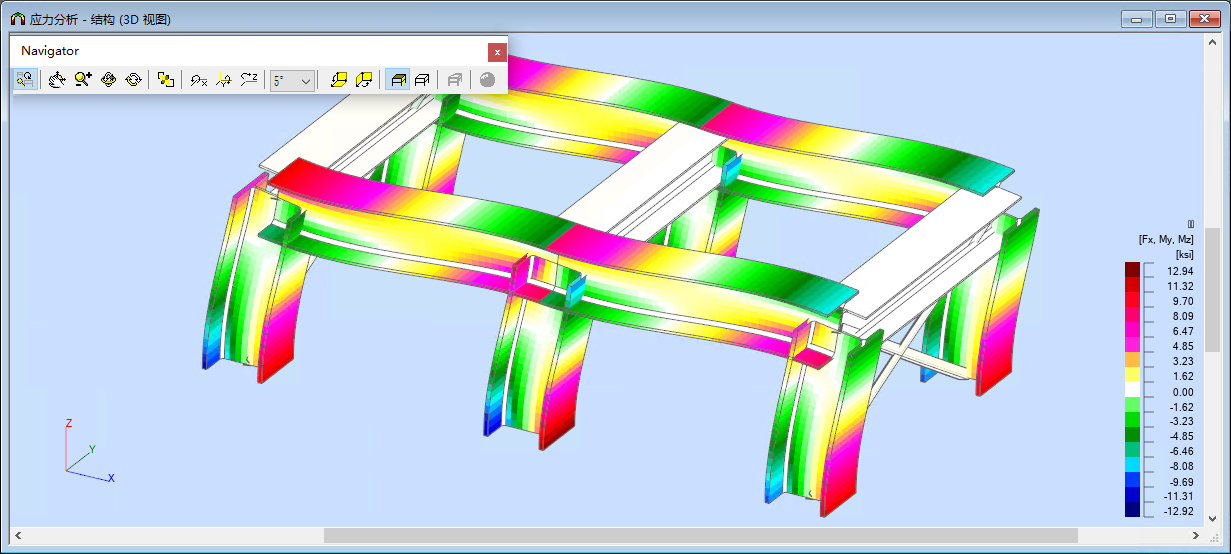

（应力彩图）。将打开一个附加窗口，并显示具有截面形状和精确详细应力彩图的结构，如下所示。
提示：应力彩图中构件截面的尺寸默认大于构件截面的实际尺寸，因此更便于读取这些截面显示的应力彩图。按键盘上的 Home 键，以获取构件长度和构件截面尺寸之间的实际比例。也可以按 PgUp 和 PgDn 键修改这些比例。关闭“应力分析 - 结构(3D 视图)”窗口。
在“应力分析 - 结构”对话框中，转到“示意图”选项卡，然后在“Mises 和用户定义”组中取消选择“最大值”。
单击“应用”。
将项目另存为“Frame_3D_Results.rtd”。
