設置 P&ID 圖面

使用「專案管理員」管理 P&ID 圖面。

從此處您可以建立圖面並修改任何圖面性質。

建立新圖面

1. 按一下「專案」頁籤 「專案工具」面板 「管理員」。 查找
2. 在「專案管理員」中，按一下「新圖面」工具。
3. 在「建立新圖面」對話方塊中，指定：

   名稱:  AEGS13

   樣板:  將滑鼠放在編輯方塊上，以確認指定了 ACAD_Electrical.dwt

   如果未指定 ACAD_Electrical.dwt，請按一下「瀏覽」。從可用樣板清單中進行選取。

   描述 1:  P&ID 範例

   按一下「確定」。

   註: 如果您要選取元件、配線號碼、交互參考、型式和圖面格式設定，請按一下「確定 - 性質」以繼續處理「圖面性質」對話方塊。
4. 於指令提示下輸入 DSETTINGS。
5. 在「製圖設定」「鎖點和格線」對話方塊中，打開「鎖點」和「格線」並將兩者大小均設定為 0.125。
6. 按一下「確定」。
7. 按一下「線路圖」頁籤 「其他工具」面板 「圖面性質」。 查找
8. 在「圖面性質」對話方塊「圖面格式」頁籤的「比例」區段中，確保已將部件比例倍數設為 1.0 英吋。
9. 按一下「確定」。
   註: 對於公制單位，建議使用下列設定，以便將接線點放置在格線上進行輕鬆製圖。格線和鎖點大小 = 2.5 公釐；部件比例倍數 = 20 (比例係數 = 20)。

設置配線圖層

1. 按一下「線路圖」頁籤 「編輯配線/配線號碼」面板 「建立/編輯配線類型」。 查找
2. 在「建立/編輯配線類型」對話方塊中，於「配線類型 #2」列中按一下並指定：

   配線顏色:  紅

   大小:  25

   「圖層名稱」會自動建立。名稱 RED_25 即會指定給您正在建立的配線圖層。

3. 按一下「顏色」。
4. 在「選取顏色」對話方塊中，選取「紅」，然後按一下「確定」。
5. 按一下「線型」。
6. 在「選取線型」對話方塊中，選取「連續」，然後按一下「確定」。
7. 按一下「線粗」。
8. 在「選取線粗」對話方塊中，選取「0.30」，然後按一下「確定」。

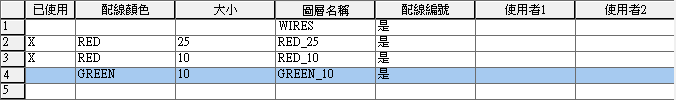

   對於此範例，使用「建立/編輯配線類型」對話方塊再建立三個配線類型。

9. 在「建立/編輯配線類型」對話方塊中，指定：

   配線類型 #3

   配線顏色:  紅

   大小:  10

   顏色:  紅

   線型:  Hidden2

   線粗:  預設

   配線類型 #4

   配線顏色:  綠

   大小:  10

   顏色:  綠


   註: 對於 P&ID 圖面中的管路，從 acade.lin 檔案併入不同線型。您可以在圖面開始時或建立管之前設置管的配線類型。
10. 若要設定 GREEN_10 配線圖層的線型，請按一下「線型」。
11. 在「選取線型」對話方塊中，按一下「載入」。
12. 在「載入或重新載入線型」對話方塊中，按一下「檔案」。

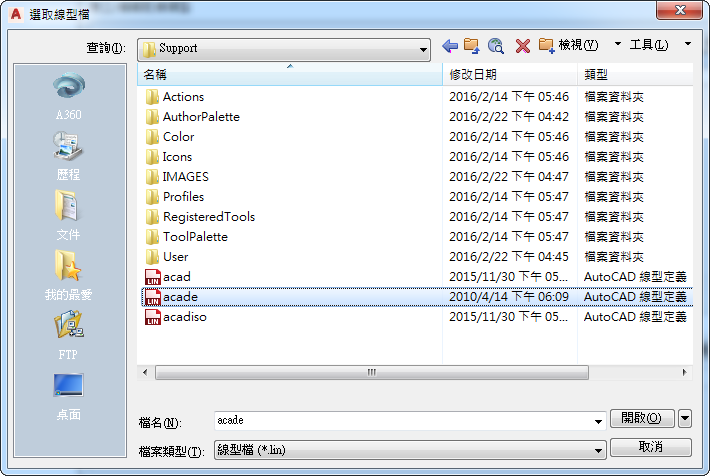

13. 在「選取線型檔」對話方塊中，選取「acade.lin」，然後按一下「開啟」。
    註: acade.lin 檔案的預設位置為 \Users\{使用者名稱}\AppData\Roaming\Autodesk\AutoCAD Electrical {版本}\{版本號碼}\{國家/地區代碼}\Support。

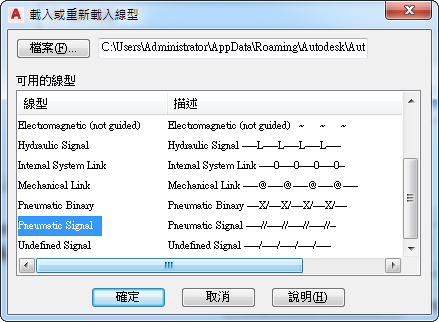

14. 在「載入或重新載入線型」對話方塊中，選取「Pneumatic Signal」，然後按一下「確定」。

15. 在「選取線型」對話方塊中，選取「氣動信號」並按一下「確定」。
16. 在「建立/編輯配線類型」對話方塊中，按一下「確定」。
