「置換圖塊/更新圖塊/資源庫置換」對話方塊

置換或更新圖塊插入例證，並保留既有的屬性文字值。

查找

 指令輸入:  AESWAPBLOCK

• 置換圖塊：將一個圖塊置換成其他圖塊。選取「保留」可保留舊圖塊的比例、旋轉、接線、屬性值和屬性位置。
• 更新：使用同一圖塊的更新版本更新指定圖塊的所有例證。

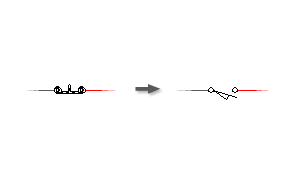

也會保留接線，即使新符號略寬或略窄於原始符號。

置換圖塊 (置換為其他圖塊名稱)

置換圖塊 - 一次一個	一次可置換一個圖塊。
置換圖塊 - 圖面級	在整個圖面中置換圖塊。
置換圖塊 - 專案級	在整個專案中置換圖塊
從圖示功能表中點選新圖塊	指定從圖示功能表中選取新圖塊。
點選「類似」新圖塊	指定選取類似原始圖塊的新圖塊。
從檔案選取對話方塊中瀏覽至新圖塊	指定從檔案選取對話方塊選取新圖塊。
保留舊屬性位置	指定保留原始圖塊的屬性位置。
保留舊圖塊比例	指定保留原始圖塊的比例值。
允許使用未定義配線類型的行重新連接	指定包括非配線的線，以在置換入新圖塊時進行重新連接。
如果父項置換導致族群發生變更，將自動重新加標籤	如果由於置換而導致元件的族群代碼發生變更，將自動為元件重新加標籤。否則，即使標籤與新元件的族群代碼不相符，也會保留標籤不變。

更新圖塊 (相同圖塊名稱的修訂版本或其他版本)

更新圖塊	使用同一圖塊的更新版本來更新給定圖塊的所有例證。
資源庫置換	使用相同符號的已更新版本更新資源庫符號的所有例證

屬性對映

使用相同的屬性名稱	使用原始圖塊中相同的屬性名稱。
使用屬性對映檔案	允許將某些屬性的值對映到不同的屬性名稱。
對映檔案	決定 AutoCAD Electrical 工具集 應如何對映屬性。此檔案應具有兩個屬性名稱欄。第一欄應包含目前屬性名稱，第二欄應包含新屬性名稱。對映檔可以是 Excel 工作表、逗號分隔的檔案 (.CSV) 或以空格分隔目前屬性名稱與新屬性名稱的簡單文字檔。
