編輯線性標註來拉伸物件的步驟 (AutoCAD Mechanical 工具集)

1. 按一下「註解」頁籤 「標註」面板下拉清單 「線性/對稱拉伸」。 查找
2. 按 Enter。

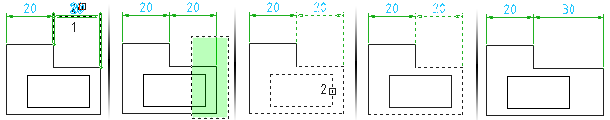

3. 按一下物件的標註文字 (1)。
4. 輸入物件的拉伸值。
5. 使用框選視窗選取來選取要拉伸的物件和關聯的標註。
6. 如果選集包含不想要程式拉伸的物件，請在按 Shift 的同時按一下物件 (2) 以將其從選集中移除。

   若要選取更多物件進行拉伸，請使用框選視窗選取來選取物件。

   註: 程式會移動下列物件而不是將其拉伸：

   • 完全包含在框選視窗中的物件
   • 分別選取的物件
   • 透過窗選選取的物件
7. 按 Enter 直至指令終止。

註:

• 在編輯該標註時，必須將一個標註定義點加入至選集。
• 若要拉伸或縮短未標註物件：
  1. 使用指標在物件的輪廓線上選取起點和端點，以指定長度
  2. 輸入新值
