廊道工作流程的新增功能

瞭解 Civil 3D 廊道工作流程的增強功能。

2022.2 版新增功能

• 增強廊道目標設定功能：
  • 加入「全部設定」選項，可一次設定所有地形目標。


  • 變更地形目標的使用者介面，允許使用下拉式清單而非單選鈕來選取地形。


  • 加入將圖層動態設為目標的功能 (因此，如果新物件新增至目標圖層，廊道會更新)。如果選取整個圖層做為目標，則新物件隨後可以加入至該圖層，並動態地加入做為目標。

    若要在圖層上的物件已變更或已加入後更新廊道，必須使用以下其中一個工作流程：

    • 您必須在圖層變更時，開啟廊道「目標對映」對話方塊，或在圖層變更後，重新開啟該對話方塊。
    • 或者，您可以執行 ForceUpdateCorridor 指令或 ForceUpdateAllCorridors 指令，以強制重新建置廊道以套用變更。
    • 如果廊道的其他特質已過期，導致在「探勘器」樹狀目錄中的廊道名稱上顯示過期徽章，則「重新建置」指令也將套用動態圖層中的變更。
      註: 即使廊道已過期且顯示過期的徽章，「重新建置」指令也不會永遠如預期般工作。「重新建置」指令只有在廊道因相同區域或相同基準線變更而過期時才會執行。

    若要取得更多資訊，請參閱〈「目標對映」對話方塊〉。

  • 提高在「目標對映」對話方塊中使用篩選的效率。
    • 加入在篩選中搜尋關鍵字時使用星號的支援。
    • 在名稱為「選取所有搜尋結果」的篩選中加入一個選項，以在篩選中自動選取關鍵字搜尋結果。
    • 在名稱為「將目前的選取項目加入篩選條件」的篩選條件中加入選項，以確保在使用關鍵字搜尋時，不會選取現有選取項目。
  • 增強存在各種目標時顯示的工具提示，以便顯示已設定的十個目標。如果已選取圖層上的所有物件，則圖層將在工具提示中顯示為單一物件，且工具提示將不會逐一顯示圖層中的物件。
• 如果編輯 0+0 (上游) 幾何圖形會變更樁號標示，則以地勢線作為基準線的廊道現在會考慮幾何圖形鎖住區域位置。若要取得有關幾何圖形鎖住的更多資訊，請參閱「參數」頁籤 (「廊道性質」對話方塊)。
• 名為「廊道實際範圍作為外部邊界」的廊道邊界線類型已更新，以考量廊道區域之間的間隙。下方插圖展示三個中間有間隙的區域及圍繞區域的邊界。


  若要取得有關此邊界線類型的更多資訊，請參閱「邊界線」頁籤 (「廊道性質」對話方塊)。

2022.1 版新增功能

• 現在可將廊道樣板套用至新廊道或既有廊道。廊道樣板是 DWT 或 DWG 檔案，其中包含一個或多個要將其性質套用至其他新廊道或既有廊道的廊道。

  您可以選取要使用樣板中的哪一個廊道，也可以選取要套用的廊道地形、邊界線和坡度樣式。

  • 建立新廊道時，可在「建立廊道」對話方塊中指定要套用的樣板。
  • 若要將樣板套用至既有廊道，可使用名為「套用廊道樣板」的新指令。如需更多資訊，請參閱〈廊道的廊道樣板套用步驟〉。
• 增強廊道目標設定功能：

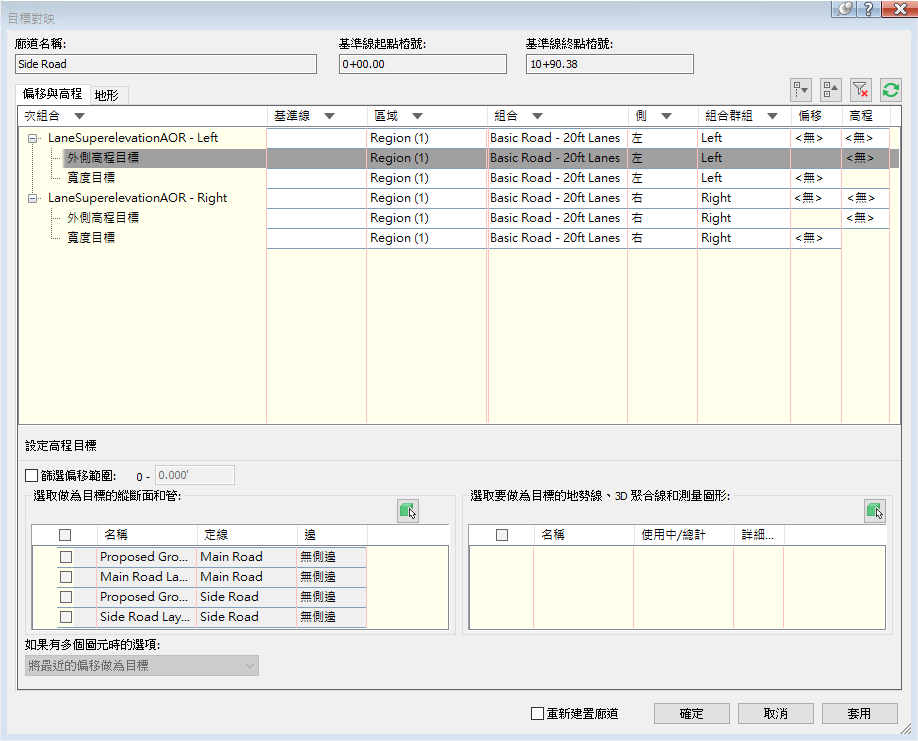

  • 更新後的廊道「目標對映」對話方塊功能增強，在需要目標的儲存格中按一下，對話方塊下半部分即會顯示指定目標所需的控制項。

  • 更新後的廊道「目標對映」是共存式對話方塊，因此在執行其他工作時可保持開啟狀態。您可以釘住對話方塊使其保持展開，或者取消釘住對話方塊，如此當游標移開對話方塊時僅會顯示標題。

  • 設定廊道目標時，物件在圖面中會亮顯。
    • 亮顯設計是為了與共存式對話方塊搭配使用，以識別要設定為廊道目標的物件。
    • 在「目標對映」對話方塊中選取次組合列後，圖面的次組合父系組合中，以及正在使用該次組合的廊道中，次組合會以藍色亮顯。
    • 在「目標對映」對話方塊中選取次組合列時，已加入做為目標的物件會以黃色亮顯。
    • 在清單控制項中選取目標後，目標可用的物件會以淺藍色亮顯。
  • 開始支援在「目標對映」對話方塊中篩選次組合。按一下欄標頭會顯示搜尋方塊和勾選方塊，可供指定篩選條件。

  • 開始支援指定範圍以顯示可用於目標的物件。
  • 您可以使用關聯式功能表上的指令複製一個次組合中的目標，然後將目標貼到一個或多個其他次組合，並縮放和平移至次組合。

  • 此外還支援從偏移參數複製目標並將貼到一個或多個高程參數，以及從高程參數複製目標並貼到一個或多個偏移參數。
  • 現在可隱藏和展示欄，以供自訂欄的顯示效果。

  如需更多資訊，請參閱〈指定廊道目標的步驟〉和〈「目標對映」對話方塊〉。

• 增強廊道參數銜接功能：
  • 現在可銜接不同廊道之間的參數。先前「使參數相符」指令只能銜接同一個廊道內各區域的參數。
  • 現在可從圖面中的關聯式功能表和「探勘器」樹狀目錄執行「使參數相符」指令。
  • 現在可從清單中選取目標區域。
  • 現在可選擇要銜接的目標類型。現在可選取地形目標、寬度或偏移目標，以及坡度或高程目標。先前無法選取目標類型。

  如需更多資訊，請參閱〈廊道區域參數銜接步驟〉。

• 增強廊道重新建置功能：
  • 增強廊道「RebuildAll」指令，可根據廊道的相依關係按順序重新建置廊道。
  • 「探勘器」的頂部集合中現在會展示過期圖示，無需展開「廊道」集合就能清楚看到需要重新建置的廊道。

  • 減少因水平基準線和廊道地形變更所導致的非預期過期通知。
  • 減少非預期的廊道重生。例如在「廊道性質」對話方塊中變更目標物件時，以及在「廊道性質」或「定線性質」對話方塊中按一下「確定」按鈕時，不會進行任何變更。
  • 如果廊道地形的定義未變更，則不再重新建置廊道地形。
• 在 Subassembly Composer 中，已加入可透過拖放動作重新排列次組合輸入/輸出參數與目標參數順序的功能。請按一下參數名稱，然後將參數在參數順序中向上或向下拖曳。如需更多資訊，請參閱〈「輸入/輸出參數」頁籤〉和〈「目標參數」頁籤〉。
