建立輪廓族群

輪廓族群包含二維封閉迴路造型，可以載入到專案並套用於某些建築元素。

影片：使用輪廓族群

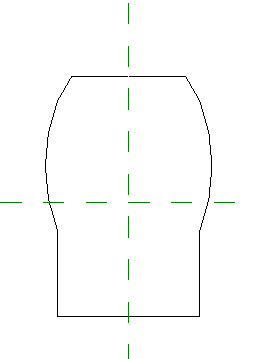

例如，您可為扶手繪製輪廓迴路，並將該造型套用到專案中的扶手。載入的輪廓會顯示在專案瀏覽器中。

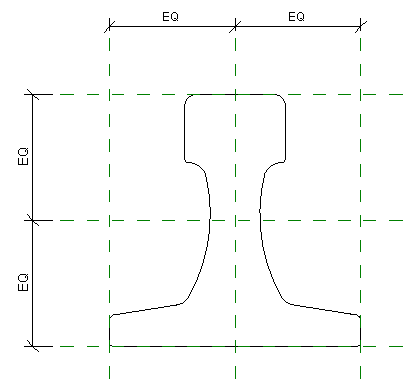

若要建立輪廓族群，請開啟新族群，然後使用線條、標註和參考平面繪製輪廓。儲存輪廓族群之後，您可以將其載入並套用到專案中的實體幾何圖形。不同的輪廓族群樣板定義特定條件或元素類型，選取最符合您的使用情況的族群樣板。

此程序描述建立可在專案中多個建築元素上使用的一般輪廓造型。適用的建築與設計理念可能不同。

建立輪廓

按一下「檔案」頁籤「新建」「族群」。
在「新族群 - 選取樣板檔案」對話方塊中，選取輪廓樣板，然後按一下「開啟」。
族群編輯器將開啟包括兩個參考平面的平面視圖。未提供可在其中繪製線草圖的其他視圖。

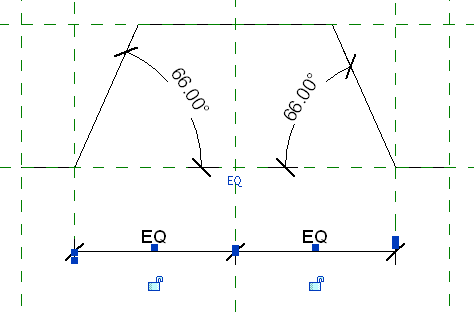

若有必要，繪製參考平面以約束輪廓中的線條。
按一下「建立」頁籤「詳圖」面板 (線)，然後繪製輪廓迴路。
如果需要，按一下「建立」頁籤「詳圖」面板 (詳圖元件)，將詳圖元件置於輪廓族群中。
提示: 您可使用詳圖元件繪製順序工具，變更族群中任何詳圖元件的排序順序。
若要指定輪廓族群在專案的顯示等級，請選取輪廓草圖的任何一條線，然後按一下「修改 | 線」頁籤「可見性」面板 (可見性設定)。
選取所需的詳細等級 (「細緻」、「中等」或「粗糙」)，然後按一下「確定」。
提示: 您可以使用相同的方法指定詳圖元件的詳細等級。
在「性質選項板」的「其他」之下，對於「輪廓用法」，按一下「值」欄位，然後選取輪廓類型。
例如，如果您正在建立豎框輪廓，請選取「豎框」。

提示: 此設定確保在專案中使用輪廓時只會列示相關的輪廓。例如，當選取豎框的縱斷面時，只會顯示「輪廓用法」設定為「豎框」的輪廓，樓梯突緣輪廓不會顯示。所有元素類型將顯示設定為<一般 >的輪廓用法。

註: 建立扶手輪廓時，最好讓輪廓的幾何圖形保持在樣板參考平面的中心。
按一下「套用」。
加入任何所需的標註。
儲存族群。
