約束族群幾何圖形

將幾何圖形加入元件族群時，您需要將該幾何圖形約束為先前建立的參數式架構。

為取得最佳結果，應將幾何圖形的草圖約束為驅動參數式關係的參考平面。

在建立期間約束幾何圖形片段的草圖

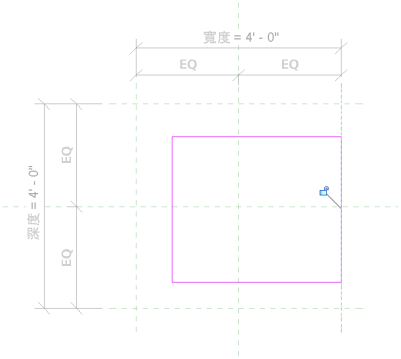

1. 使用「對齊」工具，然後選取特定參考平面和草圖線來建立約束。
2. 鎖住符號顯示時，按一下以鎖住約束。

重要: 當您調整參數時，族群中幾何圖形之間的約束將表現出異常行為。為了使族群可靠，請確保將幾何圖形約束至樓層、參考平面或參考線。建立彈性參數式族群的最佳做法如下所示：

1. 規劃並配置族群必要的參考平面和參考線。
2. 在平面和直線之間設置正確標示的標註。
3. 測試並確認標註發生變更時平面與線是否正確彎曲。
4. 放置族群幾何圖形，並將其約束至平面和線的彈性草圖。

如果已標示約束，則藉由從約束建立的參數，幾何圖形可以根據參數的變更進行調整。
