放置接點

在族群中，將接點放置於面上或工作平面上。

在面上放置接點

1. 在族群編輯器的專案瀏覽器中，按兩下「視圖 (all)」「3D 視圖」「3D」，然後旋轉模型以檢視要放置接點的面。

   您放置的第一個特定類型的接點將指定為主要的接點。您可於稍後變更指派。

2. 按一下「建立」頁籤「接點」面板，然後按一下接點類型，如風管接點。

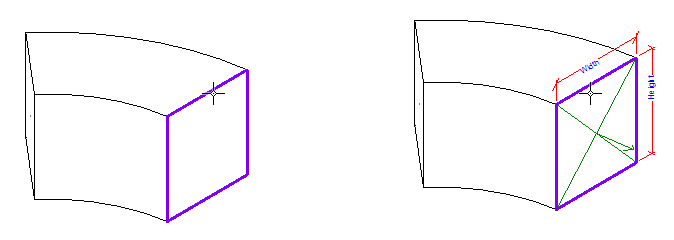

3. 將游標放置在位於 X 軸上的面上。亮顯邊緣之後，按一下以放置主要的接點。(依預設，已選取。)

   主要的接點已放置。


4. 選取接點並視需要指定實體性質。

   指定的大小和方位將決定如何使用相容元件來建立接頭。您可以輸入參數值或將它們與元件的族群參數關聯。

註: 這是放置接點的建議方法。

在工作平面上放置接點

1. 在族群編輯器中，開啟要放置接點的平面視圖和 3D 視圖。

   您放置的第一個特定類型的接點將指定為主要的接點。您可於稍後變更指派。

2. 按一下「建立」頁籤「接點」面板，然後按一下接點類型 (電氣、風管、管、電纜架或電管)。

   例如，按一下「電氣接點」，然後按一下「修改 | 放置電氣接點」頁籤「放置」面板 (工作平面)。

3. 在「工作平面」對話方塊中，選取要放置接點的工作平面，然後按一下「確定」。

   在本範例中，電氣接點放置在接線盒的頂部工作平面上。


4. 選取接點，移動它，然後視需要指定實體性質。

   您可以輸入參數值或將它們與元件的族群參數關聯。
