Vytvoří spojitý přechod mezi dvěma existujícími povrchy.
Hledat
Při propojení dvou povrchů můžete určit spojitost povrchu a velikost vyboulení.
Nastavením proměnné SURFACEASSOCIATIVITY na hodnotu 1 vytvoříte vztah mezi přechodovou plochou a vytvářejícími křivkami.
Zobrazí se následující výzvy.

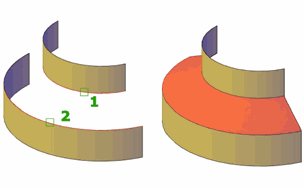

- Vyberte hranu povrchu.
- Vybere podobjekt hrany nebo oblast povrchu (nikoli samotný povrch) jako první a druhou hranu.
- Řetěz
- Vybere po sobě jdoucí, připojené hrany.

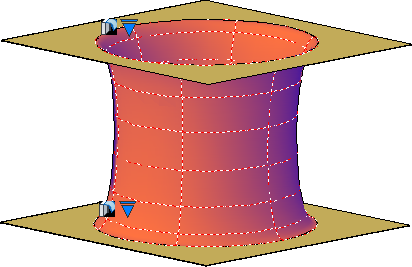

- Spojitost
- Měří, jak hladce do sebe povrchy přecházejí. Výchozí hodnota je G1. Spojitost lze změnit nastavením hodnoty nebo použitím uzlu.
- Velikost vyboulení
- Nastaví zaoblení hrany přechodové plochy v místě, kde se tato setkává s vytvářejícím povrchem. Výchozí hodnota je 0.5.
