V modelovém prostoru lze rozdělit kreslicí plochu na jeden nebo více obdélníkových ploch označovaných jako výřezy modelového prostoru.
Výřezy jsou oblasti zobrazující různé pohledy na model. Zobrazování různých pohledů ve velkých a komplikovaných výkresech zkracuje čas potřebný k zoomování nebo posouvání pohledu v jednom pohledu. Chyby, které by vám mohly uniknout v jednom pohledu, mohou být viditelné v jiném.

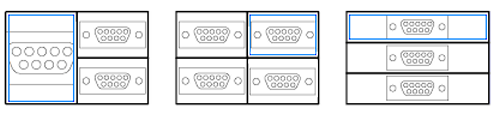

Následuje několik příkladů konfigurací výřezů modelového prostoru. Pomocí příkazu VÝŘEZ můžete konfigurace výřezu ukládat a obnovovat podle názvu.
Při zobrazení více výřezů se jako aktuální výřez označuje ten, který je zvýrazněn modrým obdélníkem.
- Příkazy, které ovládají pohled, například posouvání a zoomování, platí pouze pro aktuální výřez.
- Příkazy, které vytvářejí nebo mění některý objekt, se spouštějí v aktuálním výřezu, ale výsledky se použijí u modelu a mohou být viditelné v jiných výřezech.
- Příkaz můžete spustit v jednom výřezu a dokončit jej v jiném výřezu.
- Libovolný výřez můžete nastavit jako aktuální tím, že na něj kliknete.
Úpravy výřezů modelového prostoru

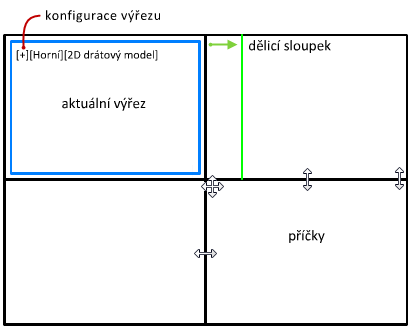

Velikost, tvar a počet výřezů modelového prostoru můžete upravit v konfiguraci výřezu:
- Po kliknutí na ovládací prvek [+] nebo [-] v levém horním rohu výřezu můžete vybírat z několika konfigurací výřezu.
- Přetažením hranic výřezů nastavte jejich velikost.
- Stisknete-li během přetahování hranic výřezu klávesu CTRL, zobrazí se zelená příčka a můžete vytvořit nové výřezy. Případně můžete přetáhnout vnější příčky.
- Výřez odeberete přetažením jeho hranice na jinou hranici.
Po vytvoření nového výřezu můžete chtít tento výřez maximalizovat a vystředit. Dosáhnete toho dvojitým kliknutím na kolečko myši, čímž nastavíte maximální zoom.
