Úprava křivek

Protažení segmentu

Můžete přímo vybrat úchop a provést změny.

1. Výběrem požadované křivky zobrazte její uzly.
2. Vyberte uzel a přetáhněte ho do nového umístění.


Možnosti nabídky pro úpravu křivek

Když vyberete křivku a umístíte kurzor nad úchopy, bude k dispozici několik možností.

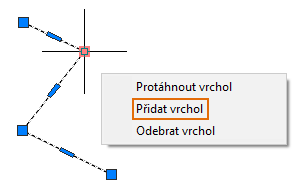

Přidání vrcholu

1. Výběrem požadované křivky zobrazte její uzly.
2. Přesuňte ukazatel myši nad uzel vrcholu, dokud se nezobrazí nabídka.
3. Klikněte na příkaz Přidat vrchol.


Odebrání vrcholu

1. Výběrem požadované křivky zobrazte její uzly.
2. Přesuňte ukazatel myši nad uzel vrcholu, dokud se nezobrazí nabídka.
3. Klikněte na příkaz Odstranit vrchol.

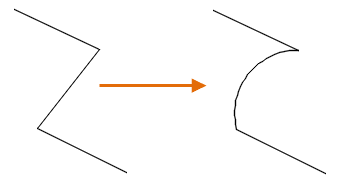

Převod lineárního segmentu na obloukový segment

1. Výběrem požadované křivky zobrazte její uzly.
2. Přesuňte ukazatel myši nad uzel uprostřed lineárního segmentu, které chcete převést.
3. Klikněte na příkaz Převést na oblouk.

4. Určete středový bod oblouku.


Převod obloukového segmentu na lineární segment

1. Výběrem požadované křivky zobrazte její uzly.
2. Přesuňte ukazatel myši nad uzel ve středu oblouku.
3. Klikněte na příkaz Převést na úsečku.

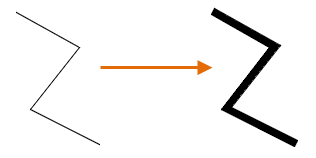

Změna šířky křivky

1. Klikněte na kartu Výchozípanel ModifikaceEditovat křivku. Hledat
2. Vyberte křivku, kterou chcete upravit.
3. Zadáním t (Tloušťka) určete novou jednotnou tloušťku pro celou křivku.
4. Zadejte šířku pro všechny segmenty.


Změna šířky jednotlivých segmentů

1. Klikněte na kartu Výchozípanel ModifikaceEditovat křivku. Hledat
2. Vyberte křivku, kterou chcete upravit.
3. Zadejte e (Editace vrcholů).

   První vrchol je označen písmenem X. Pomocí tlačítek Další nebo Předchozí přejděte k příslušnému vrcholu.

4. Zadejte t (Tloušťka).
5. Zadejte počáteční a koncové šířky.

6. Stisknutím klávesy Enter se přesuňte k dalšímu vrcholu nebo stisknutím x ukončete úpravu vrcholu.

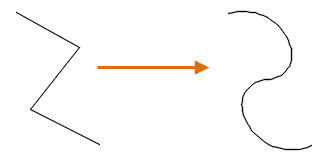

Převod na křivku vyhlazenou na spline

1. Výběrem požadované křivky zobrazte její uzly.
2. Klikněte pravým tlačítkem a vyberte příkaz Křivka Interpolace spline.

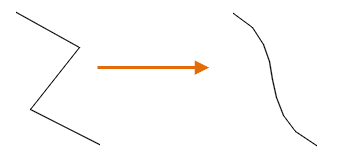

Převod na interpolovanou křivku

1. Výběrem požadované křivky zobrazte její uzly.
2. Klikněte pravým tlačítkem a vyberte příkaz Křivka Interpolace křivky.

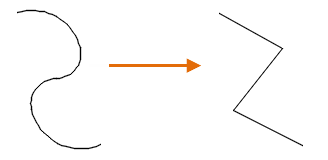

Odstranění oblouku na křivce vyhlazené na spline nebo interpolované křivce

1. Výběrem požadované křivky zobrazte její uzly.
2. Klikněte pravým tlačítkem a vyberte Křivka Kostra.
