Z příkazového řádku vytvoří kopie objektů uspořádané ve vzoru.
Zachovává starší chování příkazového řádku pro vytváření neasociativních 2D obdélníkových nebo polárních polí.
- Většina produktů založených na platformě AutoCAD: Limit je určen nastavením MAXARRAY v registru. Chcete-li například nastavit limit na 200 000, zadejte (setenv "MaxArray" "200000").
- AutoCAD LT: Maximální počet prvků pole můžete změnit nastavením systémové proměnné registru MaxArray příkazu SETENV.
Zobrazí se následující výzvy.
Vybrat objekty
Vyberte jeden nebo více objektů, které chcete použít jako základ pro vytvoření pole.
Typ pole
Určuje, zda se má vytvořit obdélníkové nebo polární pole.
Obdélník
Vytvoří pole řádků a sloupců kopií vybraných objektů.
Program předpokládá, že vybraný objekt nebo referenční rohový prvek bude umístěn v levém dolním rohu a pole se bude generovat směrem nahoru a doprava.
- Počet řádků (---)
- Určuje počet řádků pomocí nenulového celého čísla. Pokud zadáte jeden řádek, musíte zadat více než jeden sloupec a naopak.
- Počet sloupců (|||)
- Určuje počet sloupců.

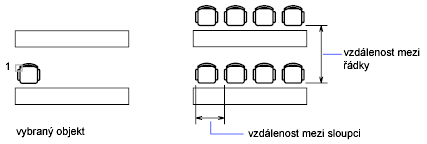

- Vzdálenost mezi řádky nebo jednotková buňka
- Určuje vzdálenost mezi řádky včetně délky kopírovaného objektu.
Pokud chcete přidat řady směrem dolů, zadejte zápornou hodnotu vzdálenosti mezi řadami.
Pokud chcete současně určit vzdálenost mezi řádky a sloupci, zadejte dvě sady souřadnic nebo míst na výkresu, které představují protější rohy obdélníku.
- Vzdálenost mezi sloupci (|||)
- Určuje vzdálenost mezi sloupci.
Pokud chcete přidat sloupce směrem doleva, zadejte zápornou hodnotu vzdálenosti mezi sloupci.
Obdélníková pole jsou vytvářena podél referenční čáry definované aktuálním natočením kroku výřezu. Tento úhel je obvykle 0, takže řádky a sloupce jsou kolmé na osy X a Y. Možnost Rotace u příkazu KROK mění úhel a vytváří otočené pole. V systémové proměnné SNAPANG je uložen úhel kroku natočení.
Polární
Vytvoří pole kopírováním vybraných objektů kolem zadaného středu.
V polárním poli použije program pro všechny objekty referenční bod posledního objektu z výběrové množiny. Pokud byla výběrová množina vybrána oknem nebo křížením, bude poslední objekt ve výběrové množině náhodný. Když odstraníte objekt z výběrové množiny a potom ho do ní zase přidáte, stane se daný objekt posledním vybraným objektem. Je také možné vytvořit blok z výběrové množiny a ten kopírovat.
Hodnoty zadané na tuto výzvu určují, zda je konfigurace pole založena na počtu prvků nebo úhlu, který je vyplněn kopírovanými prvky.
- Středový bod pole
- Určuje střed pole.
- Referenční bod
-
Určuje nový referenční (základní) bod vzhledem k vybraným objektům, který zůstane v konstantní vzdálenosti od středu pole kopírování objektů do pole.
- Počet prvků v poli
- Určuje celkový počet prvků, které mají být zkopírovány kolem středového bodu.
Pokud nezadáte žádnou hodnotu, bude pole založeno na hodnotách Úhel vyplnění a Úhel mezi prvky.
- Úhel vyplnění (+=pshr, –=vshr ) (+=pshr, –=vshr)
- Určuje velikost úhlu mezi základními body prvního a posledního kopírovaného objektu. Zadejte kladné číslo pro otáčení proti směru hodinových ručiček nebo záporné číslo pro otáčení ve směru hodinových ručiček.
- Úhel mezi prvky (+=pshr, –=vshr ) (+=pshr, –=vshr)
- Určuje úhel sevřený mezi objekty na základě středového bodu pole a základních bodů objektů v poli. Zadejte kladné číslo pro otáčení proti směru hodinových ručiček nebo záporné číslo pro otáčení ve směru hodinových ručiček. Poznámka: Pokud chcete tuto možnost zobrazit, stiskněte po výzvě Počet prků klávesu Enter nebo po výzvě Úhel vyplnění zadejte hodnotu 0.
- Otáčet objekty v poli?
- Určuje, zda jsou položky uspořádané v poli otočené. Zadejte Ano nebo Ne.
