Asociativní kóty

Kóty mohou být asociativní, což znamená, že se přizpůsobí změnám geometrických objektů, které měří.

Asociace kót definuje vztah mezi geometrickými objekty a kótami určujícími jejich vzdálenosti a úhly. Mezi geometrickými objekty a kótami může být několik typů vztahů. Objekty odkazů a multiodkazů také mohou být asociativní.

• Asociativní kóty automaticky mění své umístění, orientaci a hodnoty při úpravách geometrických objektů, které jsou s nimi asociovány. Kóty v rozvržení mohou být asociovány s objekty v modelovém prostoru. Tyto kóty jsou vytvářeny, když je systémová proměnná DIMASSOC nastavena na hodnotu 2.
• Částečně asociativní kóty existují v případě, že je s geometrickým objektem asociována jen jedna vynášecí čára. K tomu dochází typicky při odstranění geometrického objektu asociovaného s kótou.
• Neasociativní kóty lze vybrat a upravovat společně s geometrií, kterou měří, ale při úpravě těchto geometrických objektů se kóty automaticky nezmění. Tyto kóty jsou vytvářeny, když je systémová proměnná DIMASSOC nastavena na hodnotu 1.
• Rozložené kóty obsahují několik samostatných geometrických a textových objektů, nikoli jediný objekt kóty. Tyto kóty jsou vytvářeny, když je systémová proměnná DIMASSOC nastavena na hodnotu 0, nebo při použití příkazu ROZLOŽ u existující kóty.

K určení, jestli je kóta asociativní nebo neasociativní, můžete použít paletu Vlastnosti nebo příkaz VÝPIS. Obnovit asociativitu neasociativních nebo částečně asociativních kót můžete pomocí příkazu KÓTYPŘIPOJ.

Tip: Pomocí příkazu KÓTYREGEN můžete aktualizovat asociativní kóty po posunu pohledu nebo zoomování modelového prostoru ve výřezu rozvržení, po otevření výkresu upraveného v dřívější verzi aplikace nebo po otevření výkresu s externími referencemi, které byly změněny.

Sledování poznámek

Poznámky, které ztratí asociativitu, lze sledovat pomocí funkce Sledování poznámek. Asociativita může být ztracena z několika důvodů:

• Asociativita není zachována, pokud je asociovaný geometrický objekt značně změněný nebo odstraněný.
• Asociativita není zachována, pokud dojde k předefinování asociovaného bloku tak, že hrana, se kterou je kóta asociována, je posunuta.

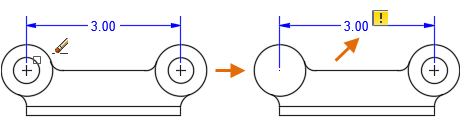

Když je sledování poznámek zapnuto, jsou poznámky, které ztratí asociativitu, označeny indikátory. Pokud v příkladu dojde k vymazání kružnice, asociativita kóty se ztratí a na příslušné kótě se zobrazí indikátor.

Kliknutím na indikátor zobrazíte nabídku s možnostmi, které jsou specifické pro odpojenou poznámku. V tomto příkladu nabídka poskytuje přístup k příkazům KÓTYPŘIPOJ a VYMAŽ.

Zvláštní situace a omezení

Asociativní kóty podporují většinu typů geometrických objektů, které je vhodné kótovat. Nepodporují objekty, jako jsou například

• Šrafy
• Obrázky
• Podložení
• Objekty multičar
• 2D tělesa

Poznámka: Kóty přidružené výkresovým pohledům modelu svoji asociativitu ztratí, když je výkres otevřen a znovu uložen v aplikaci AutoCAD ve verzi starší než 2012.
