POLÁRPOLE (příkaz)

Rovnoměrně rozmístí kopie objektů v kruhovém poli kolem středového bodu nebo osy rotace.

Hledat

Tento příkaz je stejný jako možnost Polární u příkazu POLE. Systémová proměnná DELOBJ určuje, zda mají být zdrojové objekty pole po jeho vytvoření odstraněny, nebo zachovány.

Zobrazí se následující výzvy.

Vybrat objekty

Vyberte objekty, které chcete použít v poli.

Střed

Určuje bod, kolem kterého chcete rozmístit položky pole. Osa otáčení je osa Z aktuálního systému USS.

Referenční bod

Určuje referenční bod pro pole.

Referenční bod

Určuje referenční bod pro umístění objektů v poli.

Klíčový bod

Pro asociativní pole určuje platnou vazbu (neboli klíčový bod), kterou mají zdrojové objekty použít jako referenční bod. Pokud upravujete zdrojové objekty výsledného pole, referenční bod pole zůstává shodný s klíčovým bodem zdrojových objektů.

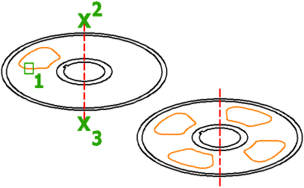

Osa rotace

Určuje vlastní osu otáčení, která je definována dvěma zadanými body.

Asociativní

Určuje, zda objekty pole jsou asociativní nebo nezávislé.

Ano

Obsahuje položky pole v jednom objektu pole, podobně jako blok. Asociativní pole umožňuje rychle šířit změny v rámci pole úpravou vlastností a zdrojových objektů.

Ne

Vytvoří položky pole jako nezávislé objekty. Změny jedné položky neovlivní další položky.

Prvky

Určuje počet položek pole pomocí hodnoty nebo výrazu.

Poznámka: Když definujete úhel vyplnění ve výrazu, matematický symbol (+ nebo -) ve výsledné hodnotě nemá vliv na směr pole.

Úhel mezi

Určuje úhel mezi položkami pomocí hodnoty nebo výrazu.

Úhel vyplnění

Určuje úhel mezi první a poslední položkou v poli pomocí hodnoty nebo výrazu.

Řádky

Určuje počet řádků v poli, vzdálenost mezi nimi a přírůstek výšky mezi řádky.

Počet řádků

Nastavuje počet řádků.

Vzdálenost mezi řádky

Určuje vzdálenost mezi jednotlivými řádky, měřenou od ekvivalentních míst na jednotlivých objektech.

Celkem

Určuje celkovou vzdálenost mezi počátečním a koncovým řádkem, měřenou od ekvivalentních míst na počátečním a koncovém objektu.

Rostoucí výška

Nastaví zvýšení nebo snížení výšky pro každý následující řádek.

Výraz

Odvodí hodnotu na základě matematického vzorce nebo rovnice.

Úrovně

Určuje počet a úrovní a vzdálenost mezi nimi (pro 3D pole).

Počet úrovní

Určuje počet úrovní pole.

Vzdálenost mezi úrovněmi

Určuje vzdálenost mezi úrovněmi.

Výraz

Odvodí hodnotu pomocí matematického vzorce nebo rovnice.

Celkem

Určuje celkovou vzdálenost mezi první a poslední úrovní.

Otočit položky

Určuje, zda jsou položky uspořádané v poli otočené.

Konec

Ukončí příkaz.
