Panel Formát kontextové karty Power kótování obsahuje několik možností usnadňujících provádění úprav geometrie kót. Stisknutím tlačítka Upravit geometrii se zobrazí dialog, který znázorňuje grafickou reprezentaci různých komponent kóty. Grafická reprezentace je kontextově závislá a mění se v závislosti na vybrané kótě.
 |
 |
 |
 |
 |
 |

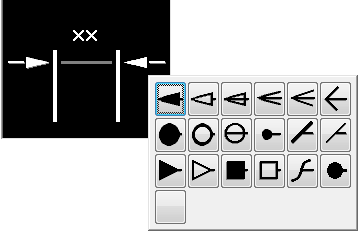

Kliknutím na komponentu v grafické reprezentaci můžete zapnout nebo vypnout její viditelnost. Komponenty, které mají vypnutou viditelnost, jsou v náhledu zobrazeny tlumeně. Při kliknutí na některou šipku aplikace Sada nástrojů AutoCAD Mechanical zobrazí seznam šipek, ze kterého lze vybírat.
Výsuvný panel Formát obsahuje dvě tlačítka, která se vztahují ke kótám poloměru. Tato tlačítka řídí polohu šipky a použití odkazových čar na text kóty u kót poloměru. V kombinaci s rozevíracím seznamem zobrazeným vlevo vám tato tlačítka umožňují řídit viditelnost odkazových čar a polohu textu kóty.
Rozevírací seznam řídí také způsob zobrazení textu kóty, pokud mezera mezi vynášecími čarami není dostatečně velká k tomu, aby obsáhla šipky i text kóty.
Kromě použití kontextové karty Power kótování můžete také vybrat kótu a kliknutím pravým tlačítkem otevřít nabídku obsahující několik možností formátování.
Pokud je kontextová karta Power kótování vypnuta (vypnutím pásu karet nebo nastavením systémové proměnné AMPOWERDIMEDITOR na hodnotu 0), je nutné ke zpřístupnění těchto možností použít kombinaci příkazů AMPOWERDIM a AMDIMFORMAT.
