Power objekt je objekt, ke kterému jsou připojeny informace specifické pro aplikaci Sada nástrojů AutoCAD Mechanical.
Příkazy aplikace Sada nástrojů AutoCAD Mechanical rozpoznají Power objekty a využijí připojené informace k inteligentní reakci.
Power příkazy jsou příkazy, které používají informace o objektech k urychlení uživatelských operací, například úprav a kopírování objektů. Pomocí Power příkazů můžete obejít rozevírací nabídky, panely nástrojů a tablet a použít samotné objekty jako „nabídky příkazů“. Spusťte Power příkaz, který chcete použít, a klikněte na objekt.
Power kopírování
Pomocí příkazu AMPOWERCOPY (Power kopie) lze kopírovat objekt s jeho informacemi specifickými pro aplikaci Sada nástrojů AutoCAD Mechanical do jiného umístění ve výkresu. Procedura Power kopie vytvoří identickou kopii objektu.
Při kopírování objektů Power kopírování potřebujete specifikovat, kterou část objektu chcete vybrat. Pokud například vyberete hřídel pomocí osy, program zkopíruje celý hřídel. Pokud však hřídel vyberete pomocí jednoho z jeho průřezů, program zkopíruje pouze tento průřez.
Příkaz AMPOWERCOPY se výrazně odlišuje od příkazu aplikace AutoCAD KOPIE. Při výběru objektu pomocí příkazu aplikace AutoCAD KOPIE jsou všechny fyzické výskyty vygenerované kopie identické s původní kopií, program však nemusí zkopírovat informace specifické pro aplikaci Sada nástrojů AutoCAD Mechanical. Z toho důvodu nelze použít příkaz Power kopie na kopii. Příkaz aplikace AutoCAD KOPIE kopíruje objekt s informacemi specifickými pro aplikaci Sada nástrojů AutoCAD Mechanical, pouze když vyberete kompletní objekt.
Power vymazání
Čistě vymaže objekty aplikace Sada nástrojů AutoCAD Mechanical a obnoví okolní oblasti.
Pokud například odstraníte Power kótu, příkaz automaticky upraví zbývající kótovací čáry tak, aby po odstraněné kótě nezůstala mezera. Pokud odstraníte šroubový spoj ve šrafované desce, příkaz obnoví šrafy.
Power editace
Při použití příkazu AMPOWEREDIT (Power editace) lze kliknout na objekt ve výkresu a přejít přímo do dialogu asociovaného s příkazem použitým k vytvoření tohoto objektu.
Pokud například vyberete značku geometrické tolerance, příkaz Power editace zobrazí dialog asociovaný s příkazem AMFCFRAME (dialog Geometrická tolerance). Příkaz Power editace je ve výchozím nastavení asociován s dvojitým kliknutím. Pokud tedy dvakrát kliknete na objekt, příkaz Power editace zobrazí dialog asociovaný s příkazem použitým k vytvoření objektu.
Power vyvolání
Díky příkazu AMPOWEREDIT (Power editace) můžete kliknout na objekt ve výkresu a spustit příkaz použitý k vytvoření objektu.
Pokud například vyberete značku geometrické tolerance, příkaz Power vyvolání spustí příkaz AMFCFRAME.
Power manipulátor
Power manipulátor je nástroj, pomocí kterého můžete otáčet, posouvat a kopírovat objekty jejich přetažením na kreslicí ploše. Po spuštění příkazu AMMANIPULATE vás aplikace Sada nástrojů AutoCAD Mechanical vyzve k výběru objektů, které se mají posunout, kopírovat nebo otočit. Aplikace Sada nástrojů AutoCAD Mechanical poté zobrazí na kreslicí ploše Power manipulátor jako pravoúhlý souřadný systém.

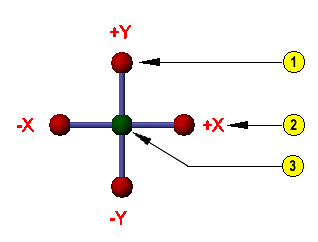

| Power manipulátor | Legenda |
|---|---|
 |
|
Vyberte index na Power manipulátoru a přetažením indexu objekty posuňte nebo otočte. Pokud vyberete index X nebo Y, aplikace Sada nástrojů AutoCAD Mechanical omezí posunutí na směr X nebo Y. Pokud však vyberete střední index (Volný index), lze objekty posunout v libovolném směru. K zobrazení dialogu Power manipulátor lze použít místní nabídku a vybrat položku Možnosti. Pomocí tohoto dialogu lze určit přesné hodnoty přemístění a natočení. Neumožňuje přetahování objektů.
Pokud přetáhnete Power manipulátor se stisknutou klávesou SHIFT, lze Power manipulátor posunout vzhledem k vybraným objektům. Tak se změní referenční bod pro posunutí, kopírování nebo otočení.
