Dialog Nastavení kusovníku (Sada nástrojů AutoCAD Mechanical)

Tento dialog se používá k přizpůsobení výchozích nastavení kusovníků.

Revize Zobrazuje název a revizi normy, která řídí výchozí nastavení kusovníků.
Vložení
	Bod vložení Nastaví umístění referenčního bodu pro kusovníky. Určuje také, kde se zobrazuje název kusovníku. Pokud je bod vložení dole, bude se nadpis a titulky zobrazovat v dolní části seznamu součástí a součásti budou uvedeny zdola nahoru. Obdobně, pokud je bod vložení nahoře, bude se nadpis a titulky zobrazovat v horní části seznamu součástí a součásti budou uvedeny shora dolů. Poznámka: Pokud vyberete možnost s popiskem „Podle NázevNormy“, bod vložení je propojena s hodnotou možnosti Seznam bodů připojení v hlavních nastaveních aktuální normy kreslení. Pokud se hlavní nastavení změní, bod vložení se automaticky přizpůsobí změně.
Text Určuje výchozí nastavení textu pro řádek záhlaví a datové řádky kusovníku.
	Záhlaví
		Styl Definuje styl textu, který má být použit pro řádek záhlaví. Tato možnost je k dispozici pouze tehdy, pokud je výkresová norma vlastní normou.
		Řízení Definuje přizpůsobení velikosti textu uvnitř sloupce, pokud délka textu přesahuje šířku sloupce. Volba Přizpůsobit stlačí text tak, aby byl umístěn uvnitř jednoho řádku. Volba Zalomit zalamuje text do dalšího řádku. Pomocí volby Žádné můžete povolit přetečení textu do dalšího sloupce.
		Výška Definuje výšku textu, který má být použit pro řádek záhlaví. Jestliže je aktuální výkresovou normou vlastní norma, můžete nastavit nenormalizovanou výšku textu. V opačném případě budete v aplikaci Sada nástrojů AutoCAD Mechanical omezeni na výběr hodnoty v seznamu. Poznámka: Pokud vyberete výšku textu s popiskem „Podle NázevNormy“, výška textu bude propojena s nastavením základní výšky v hlavních nastaveních normy kreslení. Pokud se hlavní nastavení změní, změní se odpovídajícím způsobem také velikost textu záhlaví.
		Barva Definuje barvu textu, který má být použit pro řádek záhlaví. Poznámka: Pokud vyberete barvu s popiskem „Podle NázevNormy“, barva textu bude propojena s nastavením základní barvy textu v hlavních nastaveních normy kreslení. Pokud se hlavní nastavení změní, změní se odpovídajícím způsobem také barva textu řádku záhlaví.
	Data
		Styl Definuje styl textu, který má být použit pro datové řádky. Tato možnost je k dispozici pouze tehdy, pokud je výkresová norma vlastní normou.
		Řízení Definuje přizpůsobení velikosti textu uvnitř sloupce, pokud délka textu přesahuje šířku sloupce. Volba Přizpůsobit stlačí text tak, aby byl umístěn uvnitř jednoho řádku. Volba Zalomit zalamuje text do dalšího řádku. Pomocí volby Žádné můžete povolit přetečení textu do dalšího sloupce.
		Výška Definuje výšku textu, který má být použit pro datové řádky. Jestliže je aktuální výkresovou normou vlastní norma, můžete nastavit nenormalizovanou výšku textu. V opačném případě budete v aplikaci Sada nástrojů AutoCAD Mechanical omezeni na výběr hodnoty v seznamu. Poznámka: Pokud vyberete výšku textu s popiskem „Podle NázevNormy“, výška textu bude propojena s nastavením základní výšky v hlavních nastaveních normy kreslení. Pokud se hlavní nastavení změní, změní se odpovídajícím způsobem také velikost textu řádků dat.
		Barva Definuje barvu textu, který má být použit pro datové řádky. Poznámka: Pokud vyberete barvu s popiskem „Podle NázevNormy“, barva textu bude propojena s nastavením základní barvy textu v hlavních nastaveních normy kreslení. Pokud se hlavní nastavení změní, změní se odpovídajícím způsobem také barva textu řádku dat.
		Interval Definuje mezeru mezi dvěma datovými řádky.
Vnitřní okraje
	Záhlaví Nastavuje velikost prázdné oblasti v řádku záhlaví.
		Shora Nastavuje vzdálenost od horního okraje řádku po horní okraj textu.
		Zespodu Nastavuje vzdálenost od dolního okraje řádku po dolní okraj textu.
		Vlevo Nastavuje vzdálenost od levého okraje sloupce k levému okraji textu zarovnaného vlevo.
		Vpravo Nastavuje vzdálenost od pravého okraje sloupce k pravému okraji textu zarovnaného vpravo.
	Data Nastavuje velikost prázdné oblasti v datových řádcích.
		Shora Nastavuje vzdálenost od horního okraje řádku po horní okraj textu.
		Zespodu Nastavuje vzdálenost od dolního okraje řádku po dolní okraj textu.
		Vlevo Nastavuje vzdálenost od levého okraje sloupce k levému okraji textu zarovnaného vlevo.
		Vpravo Nastavuje vzdálenost od pravého okraje sloupce k pravému okraji textu zarovnaného vpravo.
Rozvržení
	Vložit záhlaví Určuje, zda se v kusovnících zobrazuje řádek záhlaví. Řádek záhlaví zobrazuje záhlaví sloupců kusovníků.
		Vložit název Určuje, zda kusovníky budou mít řádek s názvem. Tento řádek zobrazuje název kusovníku.
		Zobrazit uzel rámečku Určuje, zda je zobrazen uzel rámečku kusovníku. Uzel rámečku je rámeček, který zobrazuje skutečný rozsah kusovníku, jenž může být za určitých okolností větší než viditelný rozsah kusovníku.
		Tučný styl Nastaví tučný styl čar v názvu, záhlaví a součtových řádcích.
		Filtrovat prázdné reference Určuje, zda mají být textové bloky (vlastního kusovníku) skryté, pokud kusovník neobsahuje žádná data. Tato volba je dostupná pouze tehdy, pokud je styl kusovníku nastaven na vlastní kusovník.
		Vyhodnotit DSK soubor Nastaví možnosti seskupování pro vlastní kusovník prostřednictvím souboru DSK. Soubory DSK se vytvářejí pomocí Editoru masky. Dokumentaci k Editoru masky naleznete v části Různé pokročilé nástroje.
Rozdělení sloupců Obsahuje volby pro konfiguraci, zda má být prováděno rozdělování sloupců, a pokud ano, jakým způsobem. Rozdělení sloupců znamená možnost zalomení celého kusovníku, jestliže počet řádků překročí určitou hodnotu.
	Povolit rozdělení sloupců Zapíná rozdělení sloupců.

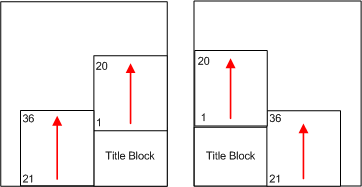

		Psát okolo rohového razítka Umožní obtékání textu kusovníku okolo rohového razítka, jak je znázorněno na následujícím obrázku. Před vložením kusovníku je nutné určit rohové razítko.

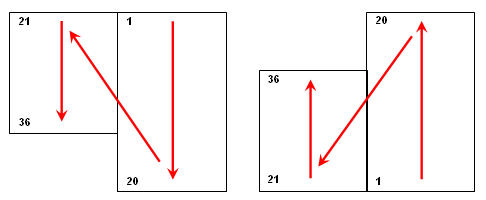

		Zalomit vlevo Zalomí kusovník vlevo tak, jak je znázorněno níže.

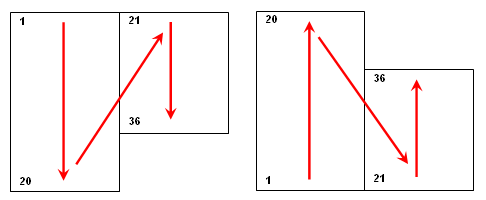

		Zalomit vpravo Zalomí kusovník vpravo tak, jak je znázorněno níže.
		Počet řádků Provádí rozdělení poté, kdy počet řádků překročí hodnotu, kterou jste zadali v sousedním poli.
		Počet úseků Rozdělí kusovník na určený počet úseků, do kterých rovnoměrně rozloží položky.
Obnovit výchozí Obnoví všechna výchozí nastavení specifikovaná v aktuální výkresové normě.
