Pomocí příkazu AMCHATCH můžete označovat oblasti, které mají být při vkládání vyšrafovány.

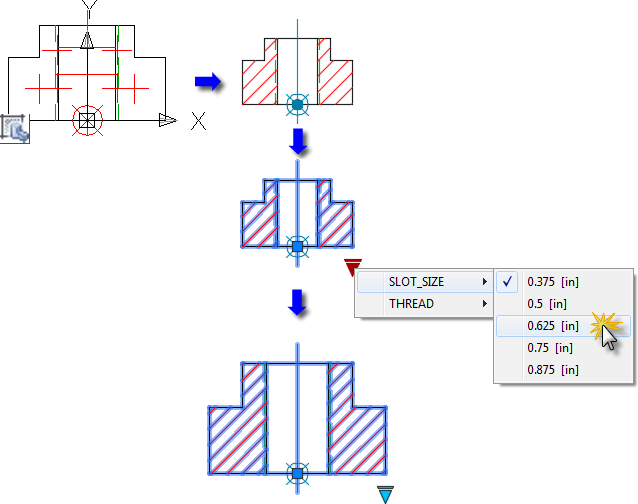

Když umístíte součást nebo prvek do výkresu nebo když změníte velikost součásti nebo prvku, označená oblast se vyplní šrafovacím vzorem bez ohledu na velikost.
Při práci v Editoru obsahu však aplikace Sada nástrojů AutoCAD Mechanical šrafovací vzor v oblasti označené k vyšrafování nezobrazuje. Místo toho zobrazuje ikonu značky šrafování (
) uvnitř ohraničení. Na kreslicí ploše navíc zobrazuje ikonu pole obsahu (
), která slouží jako „pomůcka k výběru“ šraf. Chcete-li například vyzkoušet vlastnosti šrafování na paletě vlastností, kliknete právě na tuto ikonu. V okamžiku, kdy označíte oblast k vyšrafování, vás aplikace Sada nástrojů AutoCAD Mechanical vyzve k určení umístění ikony . Tuto ikonu obvykle umístíte v poloze, kterou budete dávat instinktivně do souvislosti s oblastí označenou k vyšrafování.
Při výchozím nastavení vás dialog Výběr velikosti vyzve k určení parametrů šrafování již při vkládání součásti nebo prvku do výkresu. V případě potřeby můžete parametry v dialogu Výběr velikosti skrýt a zabránit tak zobrazování výzvy při vkládání. Toto chování můžete nastavit pomocí jednoho z následujících postupů:
- Hodnoty parametrů šrafování nastavíte jako pevné tím, že je vyberete ve Správci parametrů a poté nastavíte vlastnost Výběr velikosti na hodnotu Pevná.
- Tím, že parametry šrafování přidáte jako sloupce doSouhrnné tabulky, umožníte odvozování jejich hodnot od velikosti. Každý řádek v Souhrnné tabulce definuje jedinečný člen skupiny součástí. U každého řádku a tedy i u každé velikosti ve skupině součástí můžete určit rozdílné hodnoty parametru šrafování.
