Aplikace Sada nástrojů AutoCAD Mechanical nabízí mnoho příkazů pro vytváření uzavřených křivek obdélníkového tvaru.
Příkaz aplikace AutoCAD OBDÉLNÍK také vytváří obdélníky určením dvou protilehlých rohů. V závislosti na tom, kam chcete obdélník vložit, však tento způsob není vždy vhodný. Příkazy aplikace Sada nástrojů AutoCAD Mechanical pro vytváření obdélníků poskytují mnoho dalších možností definování obdélníků.

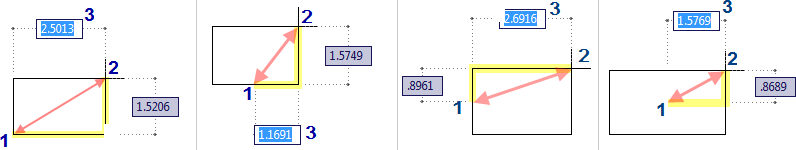

Při stisknutí mezerníku po vyvolání příkazu AMRECTANG se například změní počáteční bod. Kurzor se změní a označuje aktuální počáteční bod.
| Kurzor | Význam |
|---|---|
 |
Slouží k vytvoření obdélníku určením rohu jako počátečního bodu. |
 |
Slouží k vytvoření obdélníku určením středového bodu základny jako počátečního bodu. |
 |
Slouží k vytvoření obdélníku určením středového bodu výšky jako počátečního bodu. |
 |
Slouží k vytvoření obdélníku určením středu obdélníku jako počátečního bodu. |
Po vyvolání příkazu lze určit, zda chcete změnit tvar rohů (pomocí zaoblení nebo zkosení). Také lze řídit, zda budou osy nakresleny s obdélníky nebo ne.
Poté určete počáteční bod, který definuje obdélník. Druhý bod lze určit kliknutím do kreslicí plochy. Pokud je povoleno zadávání kót, lze určit druhý bod zadáním hodnot kót v polích pro zadání nápovědy poblíž kurzoru.
Obdélník lze definovat také pomocí plochy a délky nebo šířky. Pokud je aktivní možnost Zkosení nebo Zaoblení, výpočet plochy jej bere v úvahu.
Přístup ke všem nástrojům aplikace Sada nástrojů AutoCAD Mechanical pro vytváření obdélníků je možný pomocí tlačítka Obdélník na kartě Výchozí na pásu karet ( Hledat).
