Revize Zobrazí poslední revizi normy, se kterou je tato značka kompatibilní. |
|
|
Použít normy ISO Povoluje používat značky svaru vyhovující normě ISO, když je jako aktuální norma vybrána norma JIS. V souladu s tím mohou mít značky svaru normy JIS identifikační čáru. V seznamu Značky budou také zpřístupněny doplňkové značky svaru normy ISO. Protože jsou k dispozici v seznamu, můžete je zpřístupnit k použití v dialogu Značka svaru. Poznámka: Tato možnost je viditelná pouze u normy JIS.
|
|
|
Identifikační čára Definuje vzhled identifikačních čar. Tento oddíl není zobrazen pro značky svaru podle norem ANSI, GOST a JIS. |
|
|
Typ čáry Definuje výchozí typ čáry, který má být použit pro identifikační čáry. Tato možnost je k dispozici pouze u vlastních norem. |
|
|

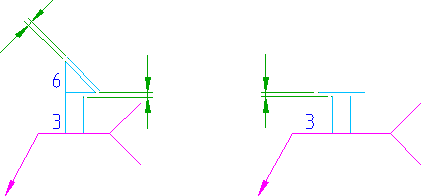

Tolerance mezery Nastavuje vzdálenost mezi identifikační čárou (pokud byla přidána) a referenční čárou.
|
|
|
Filtr značek |
|
|
Kategorie Určuje, jaká kategorie značek bude zobrazena v seznamu Značky. |
|
|
Seznam značek Zobrazí seznam typů svaru a doplňkových značek svaru podporovaných aktuální normou kreslení. Pokud chcete značku svaru zpřístupnit v dialogu Značka svaru, zaškrtněte políčko, které je před ní umístěno. |
|
|
Velikost značky |
|
|
Měřítko Určuje zvětšení značek typu svaru vzhledem k výchozí velikosti odpovídající nastavení výšky textu. Měřítko ovlivňuje také následující značky:
|
|
|
Mezera při zpracování Určuje mezeru mezi prvním a druhým procesem svařování. Toto nastavení také určuje mezeru mezi procesem a značkou kontury.  |
|
|
Odkazová čára |
|
|
Šipka Určuje výchozí typ šipky pro značky svaru. Poznámka: Pokud vyberete typ šipky s popiskem „Podle NázevNormy“, typ šipky bude propojen s nastavením šipky odkazu v hlavních nastaveních normy kreslení. Pokud se změní hlavní nastavení, změní se odpovídajícím způsobem také nastavení typu šipky pro značky svarů.
|
|
|
Velikost šipky Určuje výchozí velikost šipky odkazu pro značky svarů. Poznámka: Pokud vyberete velikost s popiskem „Podle NázevNormy“, velikost šipky bude propojena s nastavením šipky v hlavních nastaveních normy kreslení. Pokud se změní hlavní nastavení, změní se odpovídajícím způsobem také nastavení velikosti šipky pro svarů.
|
|
|
Barva Určuje výchozí barvu odkazu pro značky svarů. Poznámka: Pokud vyberete barvu s popiskem „Podle NázevNormy“, barva šipky bude propojena s nastavením barvy odkazu v hlavních nastaveních normy kreslení. Pokud se změní hlavní nastavení, změní se odpovídajícím způsobem také nastavení barvy šipky pro značky svarů.
|
|
|
Text |
|
|
Výška Určuje výchozí výšku textu pro text značek svarů. Pokud je jako aktuální norma nastavena uživatelská norma, lze určit i nenormalizovanou výšku textu. V opačném případě budete v aplikaci Sada nástrojů AutoCAD Mechanical omezeni na výběr hodnoty v seznamu. Poznámka: Pokud vyberete výšku textu s popiskem „Podle NázevNormy“, výška textu bude propojena s nastavením základní výšky v hlavních nastaveních normy kreslení. Pokud se změní hlavní nastavení, změní se odpovídajícím způsobem také nastavení výšky textu pro značky svarů.
|
|
|
Barva Určuje výchozí barvu pro text značek svarů. Pokud se změní výška textu, barva se automaticky změní na výchozí barvu odpovídající této výšce. Barvy textových objektů lze nastavit v dialogu Nastavení vlastností objektů. Poznámka: Pokud vyberete barvu s popiskem „Podle NázevNormy“, barva textu bude propojena s nastavením barvy textu v hlavních nastaveních normy kreslení. Pokud se změní hlavní nastavení, změní se odpovídajícím způsobem také nastavení barvy textu pro značky svarů.
|
|
|
Obnovit výchozí Vrátí všechny hodnoty na výchozí hodnoty normy kreslení. |
|
