Vytvoří otočené lineární kóty.
Hledat
Souhrn
Tento příkaz je zkratkou k volbě Lineární
Otočená příkazu AMPOWERDIM. Měří vzdálenost mezi dvěma body pod úhlem úsečky spojující oba body.
Seznam výzev
Zobrazí se následující výzvy.
- Úhel kótovací čáry
- Určuje, jak daleko se má kótovací čára otočit.
- Počátek první vynášecí čáry

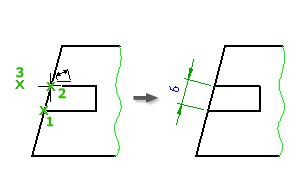

- Určuje první bod definující otočenou přímou kótu (1 na obrázku).
- Počátek druhé vynášecí čáry
- Určuje druhý bod definující otočenou přímou kótu (2 na obrázku).
- Umístění kótovací čáry
- Určuje umístění kótovací čáry. Kótovací čára se posouvá pouze ve směru kolmém k určenému úhlu (3 na obrázku).
- Otočená
- Nastaví typ kót na otočené lineární.
- Úhel kótovací čáry – Určuje, jak daleko se má kótovací čára otočit.
- Počátek první vynášecí čáry – Určuje první bod definující otočenou přímou kótu (1 na obrázku).
- Počátek druhé vynášecí čáry – Určuje druhý bod definující otočenou přímou kótu (2 na obrázku).
- Umístění kótovací čáry – Určuje umístění kótovací čáry. Kótovací čára se posouvá pouze ve směru kolmém k určenému úhlu (3 na obrázku).
- Možnosti umístění
- Nabízí možnost přepsat výchozí nastavení kroku vzdálenosti.
- Vyberte objekt – Určuje objekt, který má být použit jako základ výpočtu kroku vzdálenosti.
- Možnosti – Zobrazí dialog, ve kterém můžete přepsat vzdálenost kroku nebo krok vzdálenosti dočasně zapnout či vypnout.
- Možnosti
-
Zobrazí dialog Možnosti Power kót, kde můžete přednastavit možnosti této příkazové relace.
Poznámka: Tato možnost je na příkazovém řádku zobrazena pouze tehdy, pokud je systémová proměnná AMPOWERDIMEDITOR nastavena na hodnotu 0 nebo pokud je vypnut pás karet.
