Protažení objektu úpravou symetrických kót (Sada nástrojů AutoCAD Mechanical)

1. Klikněte na kartu Poznámkapanel s rozevírací nabídkou KótaLineární/symetrické protažení. Hledat
2. Pro výběr volby Symetrické zadejte S.

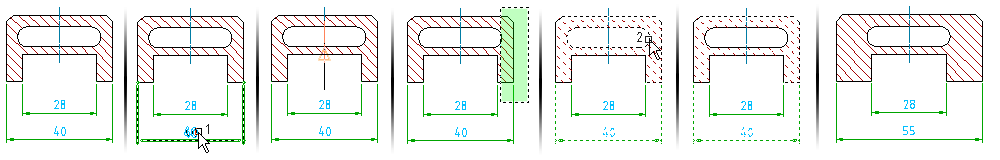

3. Vyberte text kóty k symetrické kótě objektu (1).
4. Zadejte hodnotu.
5. Vyberte objekt, jenž bude protažen, a přidruženou hodnotu pomocí křižujícího výběrového okna.
6. Pokud sada výběru obsahuje objekty, které nechcete protáhnout, můžete tyto objekty z výběru odebrat pomocí kombinace SHIFT + kliknutí na objekt.

   Chcete-li vybrat více objektů, které mají být protaženy, vyberte je pomocí křížového výběrového okna.

   Poznámka: Následující objekty program místo protažení přesouvá:

   • objekty zcela uzavřené uvnitř křížového okna,
   • jednotlivě vybrané objekty,
   • objekty vybrané pomocí výběrového okna.
7. Stiskněte klávesu ENTER, dokud se příkaz nedokončí.

Poznámka:

• Do sady výběru je nutné při úpravě dané kóty přidat jeden definiční bod kóty.

• Protažení či zmenšení objektů, které nejsou okótovány:

  1. Pro určení délky objektu vyberte pomocí ukazatele počáteční a koncový bod na jeho obrysu.
  2. Zadejte novou hodnotu.
