Používáte složky místo bloků aplikace AutoCAD pro opakované využití geometrie v pohledech komponenty.
Viz následující příklady typického použití.
Složka je obdobou bloku v tom, že obsahuje definici, pomocí které můžete vytvořit více instancí. Stejně jako blok je definice uložena mimo grafickou oblast výkresu. Podobně jako u bloků se všechny změny definice složky projevují ve všech instancích dané složky.
Přestože jsou složky velmi podobné blokům, existuje několik významných rozdílů. Prvním (a pravděpodobně největším) rozdílem je to, že obsah složky je možné upravovat bez nutnosti použití zvláštního režimu úprav, jako je příkaz REFEDIT. Druhý rozdíl spočívá v tom, že všechny instance složky jsou zobrazeny v prohlížeči Mechanical. Je možné kliknout pravým tlačítkem myši na ikonu složky v prohlížeči aplikace Mechanical a provádět operace, například zoomovat geometrii složky nebo použít rozšíření viditelnosti.
Příklad použití složky

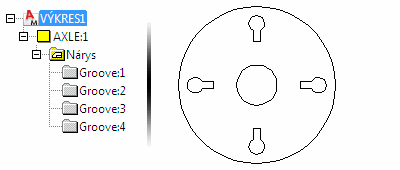

V tomto příkladu složka Drážka:1 obsahuje horní drážku a je seřazena tak, aby vytvořila ostatní. Vzhledem k tomu, že jsou složky asociativní, jsou při změně jedné drážky aktualizovány všechny drážky.
V tomto příkladu složka Profil:1 obsahuje profil horního kola. Profil:2 je další instancí této složky vytvořenou zrcadlením složky Profil:1. Pokud změníte jeden profil, je druhý profil automaticky aktualizován.
